Защо захранващото устройство за тръби е безспорният фактор за автоматизираните производствени линии за тръби?

1. Определяне на тръбното захранващо устройство и неговата роля в съвременното производство

TheТръбно захранващо устройствое специализирано оборудване, предназначено за автоматично или полуавтоматично доставяне на тръбни материали - като медни тръби, железни тръби, алуминиеви тръби и тръби от неръждаема стомана - към машини за обработка надолу по веригата, включително машини за рязане, преси за формоване и оборудване за заваряване. В основата си захранващото устройство за тръби служи като критичен интерфейс между съхранението на суровини и производствения процес, като гарантира, че тръбите се подават към обработващото оборудване в правилната ориентация, разстояние и скорост, за да се поддържа непрекъснат, ефективен производствен поток.

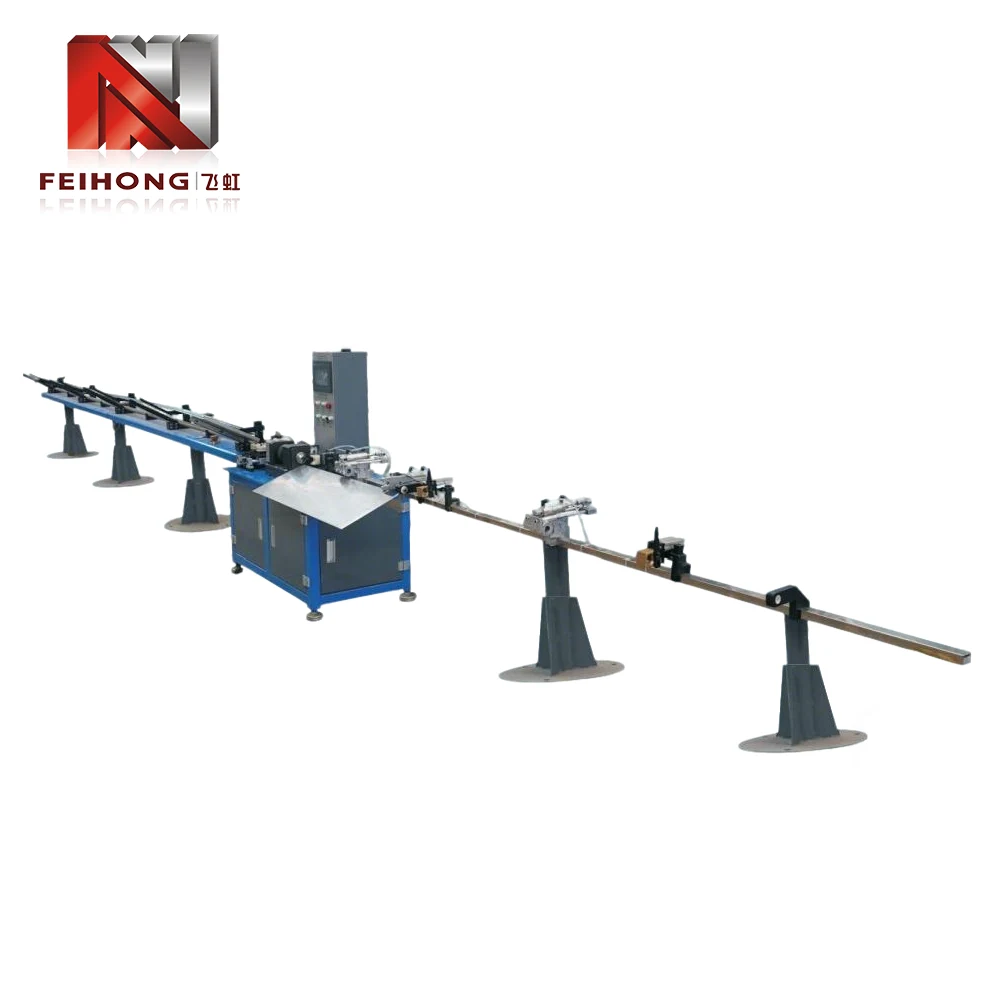

Напълно автоматично захранващо устройство за тръби, интегрирано с високоскоростна машина за рязане в модерна производствена среда.

В традиционната производствена среда подаването на тръби беше ръчна операция: операторите взимаха отделни тръби, поставяха ги в машината за рязане или обработка и премахваха готовите части. Този подход беше не само трудоемък, но също така въведе значителна променливост в скоростта и качеството на производството. Тръбното захранващо устройство елиминира тези неефективности чрез автоматизиране на процеса на обработка на материала, позволявайки последователно, повтарящо се подаване, което поддържа производството на голям обем с минимална човешка намеса.

Значението на тръбното захранващо устройство се простира отвъд просто спестяване на труд. В модерното производство, където доминират производството точно навреме и принципите на икономично производство, способността да се поддържа стабилен, непрекъснат поток от материали към оборудването за обработка е от съществено значение за постигане на оптимална производителност. Устройството за подаване на тръби постига това чрез комбинация от механична прецизност, електронно управление и интелигентни сензори, което го прави крайъгълен камък на автоматизираните линии за обработка на тръби в множество индустрии.

2. Технологичната еволюция на оборудването за подаване на тръби

Пътуването от ръчно боравене с тръби до днешните сложни захранващи устройства за тръби отразява по-широката траектория на индустриалната автоматизация. Разбирането на тази еволюция осигурява съществен контекст за оценяване на възможностите на съвременните системи за подаване на тръби.

2.1 Ерата на ръчното боравене с тръби

В ранните дни на обработката на тръби и тръбопроводи цялата работа с материали се извършваше ръчно. Работниците изваждат отделни тръби от стелажи за съхранение, пренасят ги до машини за рязане или формоване и ръчно ги подават в оборудването за обработка. Този подход по своята същност беше ограничен от човешки фактори: умора, непостоянство и невъзможност да се поддържа постоянна скорост на подаване при дълги смени. Освен това ръчното боравене създава значителни рискове за безопасността, особено при работа с тежки или остри тръби.

2.2 Въвеждане на механизирани системи за хранене

Първите механизирани захранващи системи се появяват в средата на 20-ти век, като обикновено използват прости ролкови транспортьори или верижно задвижвани механизми за преместване на тръби по производствена линия. Тези ранни системи намаляват някои ръчни усилия, но все още изискват намесата на оператора за товарене и позициониране. Липсваше им прецизен контрол върху дължината и времето на подаване, което ограничаваше ефективността им за приложения с висока точност.

2.3 Възходът на компютърно контролираните тръбни хранилки

С появата на програмируемите логически контролери (PLC) и технологията на серводвигателите през 80-те и 90-те години на миналия век, захранващите устройства за тръби претърпяха драматична трансформация. Компютърно контролираните системи биха могли прецизно да регулират дължината на подаване, скоростта и ускорението, позволявайки последователно поставяне на тръбите за операции на рязане или формоване. Интегрирането на интерфейси човек-машина (HMI) позволи на операторите лесно да задават параметри и да наблюдават производителността, намалявайки времето за настройка и подобрявайки общата ефективност на оборудването.

2.4 Модерният тръбен фидер: интелигентност и свързаност

Днешните захранващи устройства за тръби са изключително сложни устройства, които включват сензори, регистриране на данни и комуникационни протоколи за интегриране с фабрични системи за автоматизация. Съвременните захранващи устройства за тръби могат автоматично да се адаптират към вариациите в диаметъра на тръбата, дебелината на стената и състава на материала, осигурявайки оптимална производителност на захранване при променящи се условия. Те също така разполагат с възможности за предсказуема поддръжка, предупреждавайки операторите за потенциални проблеми, преди те да причинят престой.

Тази еволюция утвърди захранващото устройство за тръби като критичен фактор за усъвършенствано производство, което позволява на компаниите да постигнат по-високи производствени нива, подобрено качество и по-голяма гъвкавост в отговор на изискванията на клиентите.

3. Основни компоненти и принципи на работа

Разбирането на вътрешната архитектура на тръбопровода е от съществено значение за избора на правилното оборудване за дадено приложение и за ефективна поддръжка и отстраняване на проблеми. Въпреки че дизайнът варира между производителите, повечето тръбни захранващи устройства споделят общ набор от основни компоненти.

3.1 Товарен механизъм

Механизмът за зареждане е отговорен за получаването на сурови туби от стелаж за съхранение или конвейер и представянето им към захранващата система. В зависимост от конструкцията товаренето може да бъде ръчно, полуавтоматично или напълно автоматично. Системите за автоматично зареждане често използват повдигащо устройство, което повдига сноп от тръби и им позволява да се търкалят поотделно върху захранващата писта.

3.2 Система за захранване

Системата за захранване придвижва тръбата напред към станцията за обработка. Това обикновено включва набор от задвижвани ролки или устройство за притискане, задвижвано от серво мотор. Сервомоторът осигурява прецизен контрол върху скоростта и дължината на подаване, позволявайки на захранващото устройство за тръби да се адаптира към различни диаметри на тръби и изисквания за обработка.

3.3 Компоненти за насочване и подравняване

За да се гарантира, че тръбата влиза правилно в машината за обработка, захранващото устройство за тръби включва водещи ролки, плочи за странично подравняване и устройства за изправяне. Тези компоненти предотвратяват изкривяване, огъване или неправилно подравняване, което може да доведе до дефекти при обработката.

3.4 Система за управление

Съвременните захранващи устройства за тръби са оборудвани с програмируем логически контролер (PLC) и удобен за потребителя HMI сензорен екран. Системата за управление управлява параметрите на захранването, следи сензорите и комуникира с оборудването нагоре и надолу по веригата. Много системи включват и възможности за дистанционно наблюдение за централизирано управление на производството.

3.5 Сензори и устройства за обратна връзка

Набор от сензори – включително превключватели за близост, фотоелектрични сензори и енкодери – осигуряват обратна връзка в реално време за позицията на тръбата, дължината на подаване и състоянието на системата. Тази обратна връзка позволява управление със затворен контур, осигурявайки постоянна точност на захранване и ранно откриване на аномалии.

Заедно тези компоненти образуват здрава система, която може да работи с голямо разнообразие от размери на тръби и материали, като същевременно поддържа високи нива на прецизност и надеждност.

4. Напълно автоматични срещу полуавтоматични захранващи устройства за тръби

Тръбните захранващи устройства са широко категоризирани в два типа: напълно автоматични и полуавтоматични. Изборът между тези конфигурации зависи от обема на производството, наличността на работна ръка и бюджетните съображения.

4.1 Напълно автоматични захранващи устройства за тръби

Напълно автоматичните захранващи устройства за тръби изискват минимална намеса на оператора. Те се отличават с автоматично зареждане от пълнител или сноп, непрекъснато подаване на отделни тръби и автоматично изхвърляне на готовите парчета. Тези системи са идеални за производствени среди с голям обем, където последователността и скоростта са от първостепенно значение. Ролята на оператора е ограничена до наблюдение на системата, регулиране на параметрите чрез HMI и попълване на запасите от суровини.

Усъвършенстваните напълно автоматични захранващи устройства могат също да се интегрират с оборудване надолу по веригата, като машини за скосяване, модули за резба и заваръчни станции, създавайки напълно автоматизирана производствена клетка.

4.2 Полуавтоматични захранващи устройства за тръби

Полуавтоматичните захранващи устройства за тръби изискват оператор да зареди всяка тръба ръчно в захранващия механизъм. След това захранващото устройство поема точното позициониране и придвижване на тръбата към обработващата станция. Този тип захранващо устройство е подходящо за производство с по-малък обем или за приложения, при които тръбите се предлагат с различни дължини или размери, които са трудни за автоматизиране. Полуавтоматичните хранилки обикновено са по-достъпни и по-лесни за поддръжка от напълно автоматичните устройства.

4.3 Сравнение на възможностите

Следната таблица обобщава основните разлики между двата типа:

И двата вида имат своето място в съвременното производство и решението често зависи от внимателен анализ на производствените изисквания и възвръщаемост на оперативната ефективност.

5. Съвместимост на материалите и обхват на приложение

TheТръбно захранващо устройствое проектиран да работи с широк спектър от тръбни материали, което го прави универсален в множество индустрии.

5.1 Видове материали

Тръбните хранилки обикновено се използват с:

• Медни тръби:Използва се в ОВК, водопроводни и хладилни системи
• Стоманени тръби (въглеродни, неръждаеми, поцинковани):Използва се в строителството, автомобилни изпускателни системи и структурни приложения
• Алуминиеви тръби:Използва се в космическата промишленост, автомобилните топлообменници и леки конструкции
• Пластмасови и композитни тръби:Използва се в химическата обработка и телекомуникациите
• Тръби от сплав:Използва се при приложения с висока температура и високо налягане

Подаващото устройство за тръби трябва да бъде оборудвано с подходящи компоненти за захващане и насочване, за да се приспособи към покритието на повърхността, твърдостта и теглото на специфичния материал, който се обработва.

5.2 Диапазон на диаметъра и дължината на тръбата

Съвременните захранващи устройства за тръби се предлагат в различни размери, с възможности, вариращи от тръби с малък диаметър (6 mm) до тръби с голям диаметър (до 150 mm или повече). Дължината на захранване също е регулируема, като някои системи могат да подават дължини над 10 метра.

5.3 Ключови приложни индустрии

Универсалността на тръбните хранилки ги прави незаменими в следните сектори:

• Автомобили:Производство на изпускателни, спирачни, горивопроводи и конструктивни тръби
• ОВК и охлаждане:Производство на топлообменници, кондензаторни бобини и хладилни линии
• Строителство и инфраструктура:Изработка на скелета, парапети и конструктивни подпори
• Космонавтика:Производство на хидравлични тръби, горивопроводи и конструктивни елементи
• Възобновяема енергия:Производство на рамки за слънчеви панели, структурни части на вятърни турбини и геотермални тръбопроводи

Всяка индустрия поставя специфични изисквания към захранващото устройство за тръби, като например високоскоростна работа за автомобилни линии или изключителна прецизност за аерокосмически приложения. Модулният дизайн на съвременните тръбни хранилки им позволява да бъдат персонализирани за тези различни изисквания.

6. Интеграция със системи за рязане и формоване

Тръбното захранващо устройство рядко работи изолирано; обикновено е част от производствена линия, която включва оборудване за рязане, формоване, скосяване или заваряване. Правилното интегриране е от решаващо значение за постигане на безпроблемен материален поток и максимално увеличаване на общата производителност.

6.1 Синхронизация с режещи машини

При типична линия за рязане захранващото устройство за тръби придвижва тръбата до предварително определена дължина, след което спира, докато машина за рязане - често високоскоростен циркулярен трион или лазерен нож - извършва рязането. След това захранващото устройство придвижва напред следващия сегмент. Тази синхронна работа изисква прецизна комуникация между контролера на захранващото устройство и системата за управление на машината за рязане, често чрез интерфейс на полева шина като Profinet или EtherCAT.

6.2 Координация с оборудването за формоване и крайна обработка

За приложения, изискващи огъване на тръба, разгъване или резбоване, захранващото устройство за тръба трябва да достави тръбата до формовъчната станция в правилната ориентация и в точното време. Усъвършенстваните системи включват серво-контролирано позициониране, което може да завърти тръбата до определен ъгъл, преди да влезе в матрицата за формоване, което позволява сложни многоетапни операции.

6.3 Интегриране със стакери и конвейери

След обработката готовите тръби обикновено се отстраняват от стакер или конвейерна система. Системата за управление на тръбопровода може да се координира с тези устройства надолу по веригата, за да осигури плавно прехвърляне и предотвратяване на тесни места.

6.4 Роля на интерфейса човек-машина (HMI)

HMI служи като централна точка за настройка и наблюдение на цялата интегрирана система. Операторите могат да въвеждат желани дължини на рязане, скорости на подаване и други параметри, а HMI показва статус в реално време, аларми и броя на продукцията. Съвременните HMI често включват интерфейси със сензорен екран и интуитивна графика, опростявайки работата и намалявайки кривата на обучение за новите оператори.

7. Съображения за поддръжка, надеждност и работа

За да се осигури дълъг експлоатационен живот и постоянна производителност, редовната поддръжка на захранващото устройство за тръби е от съществено значение. Препоръчват се следните практики:

7.1 График за превантивна поддръжка

Структурирана програма за превантивна поддръжка трябва да включва:

• Ежедневни проверки:Проверете състоянието на ролката, проверете за необичаен шум или вибрации и проверете показанията на HMI
• Седмична поддръжка:Смажете движещите се части, почистете сензорите и проверете подравняването на направляващите компоненти
• Месечни прегледи:Проверете напрежението на колана или веригата, тествайте функциите за аварийно спиране и прегледайте хронологията на алармите
• Тримесечно обслужване:Извършете задълбочена проверка на серво мотори, скоростни кутии и връзки на системата за управление
• Годишен ремонт:Сменете износващите се части като ролки, лагери и задвижващи ремъци и прекалибрирайте устройствата за обратна връзка

7.2 Често срещани проблеми и отстраняване на неизправности

Някои типични оперативни проблеми включват:

• Непостоянна дължина на подаването:Често се причинява от разместване на енкодера, приплъзване на ролката или износени компоненти на задвижването
• Маркировки на повърхността на тръбата:В резултат на замърсени или повредени водещи ролки
• Неправилно подравняване на тръбата, влизаща в обработващата машина:Обикновено се дължи на износени водачи или неправилна настройка
• Комуникационни грешки между захранващото устройство и режещата машина:Обикновено се разрешава чрез проверка на кабелите и програмните параметри на PLC

7.3 Функции за безопасност

Съвременните захранващи устройства за тръби са оборудвани с множество функции за безопасност, включително светлинни завеси, бутони за аварийно спиране и блокировки за безопасност, които предотвратяват работа, когато предпазителите са отворени. Правилното обучение за тези системи за безопасност е от съществено значение за всички оператори.

7.4 Максимизиране на времето за работа и надеждност

За да се увеличи максимално надеждността, производителите препоръчват използването на оригинални резервни части, поддържане на запас от критични резервни части и поддържане на чиста работна среда. Освен това софтуерните актуализации, предоставени от производителя на оборудването, могат да подобрят производителността и да добавят нова функционалност.
