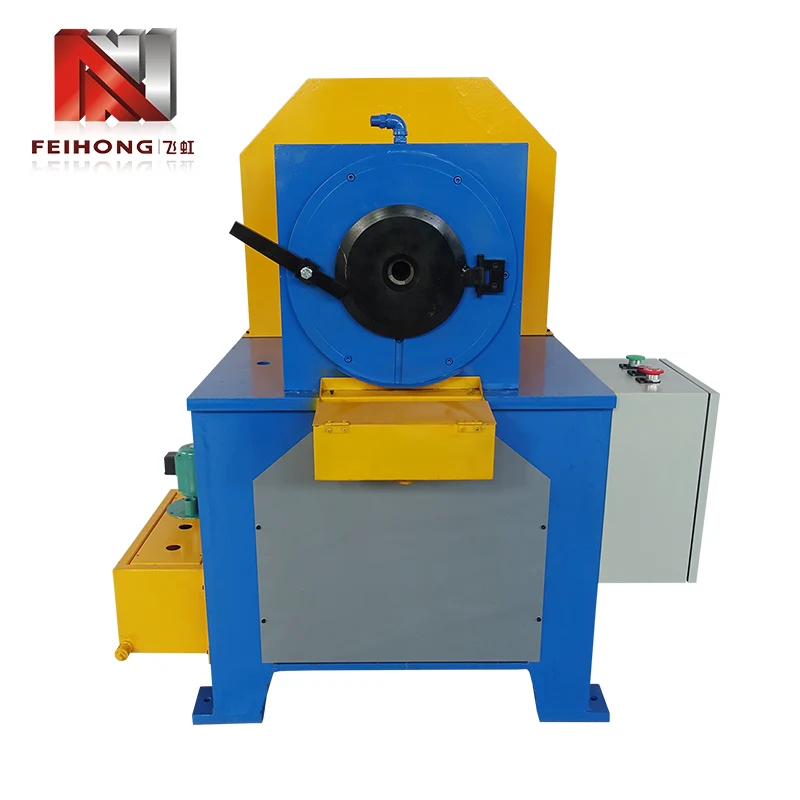

Как може машината за свиване на кръгли тръби с чук да оптимизира работните процеси за обработка на тръби за производство на тръби с множество спецификации?

1. Основна работна логика зад оборудването за намаляване на диаметъра на тръби от тип чук

Свиването на диаметъра на металната тръба е процес на студено формоване, който компресира външната стена на кръгли тръби, за да се постигне равномерно намаляване на външния диаметър на тръбата, а режимът на формоване с чук разчита на непрекъснато циклично механично въздействие за завършване на постепенното оформяне на краищата на тръбата. За разлика от еднократното хидравлично екструзионно формоване, което прилага статично налягане върху целия тръбен сегмент, оборудването от тип чук използва възвратно-постъпателни чукови глави за прилагане на периодична ударна сила върху повърхността на тръбата, разпръсквайки формовъчния натиск равномерно върху стената на тръбата и избягвайки локална деформация, пукнатини или дефекти на бръчки, които често възникват при статична обработка чрез екструзия.

Вътрешната система за предаване на мощност преобразува силата на въртене на главния двигател във високочестотно възвратно-постъпателно ударно движение на ударния възел. Всяко ударно действие прилага малка формовъчна деформация към края на тръбата и се натрупват стотици непрекъснати ударни цикли, за да се постигне необходимия размер на свиване на диаметъра. Това ниско напрежение на деформация в една точка ефективно защитава вътрешната структура на металните зърна на тънкостенни кръгли тръби, като поддържа равномерно разпределение на дебелината на стената след формоване, което е критично за готови тръби, които изискват строг контрол на толеранса на размерите.

За производствени цехове, обработващи малки партидни поръчки с честа смяна на спецификациите на тръбите, тази логика на ударно формоване носи уникални оперативни предимства. Статичните хидравлични машини за свиване изискват дълго време за задържане под налягане, за да завършат формоването, докато формоването с удар с чук завършва цялата процедура на свиване в рамките на секунди след затягане на тръбата. Непрекъснатият цикличен режим на удар също така намалява изискването за предварително загряване на спомагателното оборудване за повечето конвенционални метални тръби, опростявайки оформлението на поддържащото съоръжение на станцията за обработка и намалявайки заемането на допълнително пространство на производствения етаж.

2. Пълен състав на вътрешната структура на оборудване за свиване на тръби с чук

2.1 Основен механизъм за задвижване

Основният захранващ модул приема интегриран 7,5 KW мотор, съчетан със стабилни комплекти трансмисионни зъбни колела, прехвърляйки мощност към изпълнителния блок на чука без междинна загуба на енергия. Моторът е фиксиран вътре в запечатания шкаф на оборудването с прахоустойчиви и виброизолиращи подложки, които потискат механичните вибрации, генерирани по време на работа с високочестотен чук и намаляват шумовите смущения за околните обработващи станции. Запечатаната структура на шкафа също така предотвратява навлизането на метални остатъци и охлаждаща смазка в намотката на двигателя, удължавайки непрекъснатото време на работа на силовия блок при производствени условия на дълги смени.

Трансмисионният комплект използва устойчиви на износване материали от сплав с прецизен контрол на хлабината на зацепване на зъбните колела, избягвайки прескачане на предавките и затихване на изходната мощност след хиляди работни часове. Вграденият компонент за защита от претоварване автоматично прекъсва захранването, когато позицията на затягане на тръбата се отклони или чужди твърди предмети навлязат в областта на формоване, предотвратявайки необратима повреда на главата на чука и трансмисионната структура.

2.2 Изпълнителен блок за формоване с удар с чук

Групата на главата на чука е компонентът, образуващ сърцевината, контактуващ с външната стена на тръбата, съставен от множество симетрични парчета чук от сплав, разпределени около оста на затягане на тръбата. По време на работа частите на чука се въртят около централния позициониращ вал на тръбата, докато се движат възвратно-постъпателно навън и навътре, създавайки непрекъсната радиална ударна сила върху повърхността на тръбата. Всяка част на чука е снабдена със сменяеми устойчиви на износване контактни втулки, които могат да бъдат независимо разглобени и сменени, без да се премахва целият комплект на чука, намалявайки трудността при ежедневната поддръжка.

Централният патронник за позициониране на тръбата приема самоцентриращ се дизайн на затягане, автоматично регулира напрежението на затягане според дебелината на стената на тръбата, за да предотврати надраскване на повърхността на полирани метални тръби. Аксиалният движещ се ход на патронника покрива пълния диапазон на дължина на свиване, поддържан от машината, като фиксира стабилно тръби от 150 mm до 6000 mm без аксиално изместване по време на цикли на ударно формоване.

2.3 Модул за бързо заключване и позициониране на формата

Формите определят крайния размер на външния диаметър на краищата на свитата тръба, а структурата за фиксиране на матрицата на оборудването за свиване с чук приема заключващи приспособления за бързо освобождаване вместо традиционно закрепване с болтове. Основата за позициониране има стандартизирани скали за калибриране на размера, позволяващи на операторите да подравнят позициите за инсталиране на формата точно без повторно измерване след смяна. Целият процес на разглобяване и инсталиране на формата се нуждае само от просто ръчно завъртане на заключващите дръжки, елиминирайки помощните инструменти за разглобяване като гаечни ключове и отвертки.

3. Стандартен диапазон на параметрите на производителност за обработка на тръби с множество спецификации

Серията оборудване обхваща три стандартни модела, класифицирани по максимален обхват на обработка, унифицирайки основната мощностна конфигурация, като същевременно разширява адаптивността към различни интервали с диаметър на тръбата. Пълната гама от параметри обхваща малки прецизни тънки тръби до дебели промишлени нагревателни тръби, покривайки напълно масовите типове тръби, използвани в индустриите за производство на хардуер, отоплително оборудване и прецизни инструменти. Следващата таблица подрежда унифицираните индикатори за капацитет на обработка, споделяни от цялата серия оборудване:

Унифицираната конфигурация на мощността от 7,5 KW осигурява постоянна изходна сила на удара, независимо от обработката на микротръби с минимум 2 mm или тръби с максимална дебелина на стената от 40 mm. За ултра-дълги тръби близо до 6000 mm, оборудването може да си сътрудничи с външни опорни рамки за спомагателни тръби, за да поддържа хоризонтално разположение на тръбата, избягвайки деформация на огъване на тръбата, причинена от собственото тегло по време на операции по формоване на голяма дължина. Регулируемото напрежение на затягане на позициониращия патронник също адаптира тънкостенни медни тръби, средни стоманени тръби и дебели тръби от неръждаема стомана без повреда на повърхността след формоване.

4. Механизмът за бърза смяна на матрицата намалява времето за престой на оборудването в производствените линии

Честата смяна на матрицата е основен фактор, причиняващ стагнация на производствената линия за производителите, получаващи смесени малки партидни поръчки с множество спецификации. Традиционните машини за свиване на тръби приемат мултигрупови заключващи форми с болтове, изискващи от операторите да прекарат 30 минути или повече в разглобяване, калибриране и фиксиране на форми при смяна на размерите на тръбите, а многократното разглобяване също лесно води до плъзгане на резбата и отклонение в позиционирането на основите на матрицата, което влияе на консистенцията на размерите на готовата тръба.

Структурата за бърза подмяна на матрицата, вградена в оборудването за свиване на тръби от тип чук, препроектира цялата логика на заключване на матрицата, премахвайки всички фиксирани болтови компоненти и възприемайки дръжки за бързо заключване с пружинна компресия. Операционният поток следва проста последователност от три стъпки без сложна работа по калибриране:

• Освободете страничната заключваща дръжка, за да повдигнете горната покриваща плоча за позициониране на формата
• Извадете старата формовъчна форма и поставете формата с нов размер в стандартизирания жлеб за позициониране
• Натиснете надолу покриващата плоча и заключете дръжката, за да завършите напълно позиционирането и фиксирането на формата

Целият процес на работа може да бъде завършен в рамките на 10 минути от един оператор без помощни инструменти, което директно намалява времето за престой при смяна на формата с над две трети в сравнение с традиционното оборудване, фиксирано с болтове. Стандартизираният жлеб за позициониране елиминира стъпките за ръчно калибриране, а вградените маркировки на скалата върху основата на формата гарантират, че всяка нова форма е инсталирана в една и съща хоризонтална и вертикална позиция, така че толерансът на размерите на свитите тръби няма да варира след всяка смяна на матрицата.

За производствени цехове с ежедневна промяна на спецификациите повече от пет пъти, този механизъм за бърза смяна значително подобрява ефективните работни часове на оборудването през всяка смяна. Операторите вече не трябва да запазват дълги периоди на изчакване за настройка на матрицата и непрекъснатият ритъм на обработка на производствената линия може да се поддържа стабилно, като ефективно се увеличава общият брой готови тръби, обработени за работен ден, без да се увеличава вложената работна ръка или да се удължават работните смени.

5. Типове тръби за основно приложение, подходящи за технология за набиване и свиване

Характеристиката на ударно формоване при обработката със свиване с чук произвежда нежна разпръсната сила на деформация, така че пасва на широка гама от тръбни продукти с различна дебелина на стената и метални материали. Множество основни категории тръби, използвани в индустриите за прецизно производство, могат да завършат формоването с намаляване на диаметъра на това оборудване без допълнителни студени или горещи процедури за предварителна обработка, включително четири вида тръби със сърцевина, както са изброени по-долу:

5.1 Тръби с накрайник за гонг за хардуерни декоративни компоненти

Тръбите с гонг накрайник изискват плавно и равномерно свиване в краищата на една тръба без повърхностни драскотини, а тънкостенните тръби с накрайник от месинг и алуминиева сплав са склонни към напукване при статично хидравлично екструзионно налягане. Цикличният режим на удар с нисък стрес на формоване с чук запазва повърхността на тръбата непокътната, докато завършва намаляването на диаметъра, поддържайки полиращия завършек на декоративните тръби без вторични процедури за полиране на повърхността след формоването.

5.2 Тръби за прецизни инструменти с една и две глави

Тръбите с една и две глави за прецизни инструменти имат строги изисквания за коаксиалност на свитите краища и непостоянното статично налягане ще причини изместена деформация на двата края на тръбите с две глави. Групата с чукови глави със симетрично разпределение прилага равномерна радиална ударна сила около централната ос на тръбата, като гарантира, че секцията за свиване запазва перфектна коаксиалност с оригиналното тяло на тръбата, отговаряйки на стандарта за толеранс на сглобяване на прецизни сензорни инструменти и оборудване за изпитване.

5.3 Нагревателни тръби с горещ канал за формовъчно оборудване

Нагревателните тръби с горещ канал принадлежат към тръбите от неръждаема стомана със средна дебелина на стената, които се нуждаят от стабилно свиване, за да паснат на вътрешната монтажна кухина на пластмасовите форми. Изходната мощност на стабилен удар от 7,5 KW може да компресира равномерно дебели стени на тръби от неръждаема стомана, като избягва локално изтъняване на стените на тръбите, причинено от неравномерна сила на екструдиране. Формованите нагревателни тръби поддържат постоянна дебелина на стената около участъка на свиване, осигурявайки равномерна топлопроводимост, след като са монтирани вътре в плъзгачите на формата.

5.4 Персонализирани кръгли тръби с малки партиди с множество спецификации

Много фабрики за обработка на метали получават разпръснати малки партидни поръчки с десетки различни размери на тръбите всяка седмица. Бързата смяна на матрицата на оборудването за свиване с чук позволява бързо превключване между различни спецификации на тръби, което прави ненужно конфигурирането на множество отделни машини за свиване на тръби за поръчки с различни размери. Малките и средни производители на обработка могат да разчитат на едно единствено оборудване, за да изпълнят всички задачи за обработка с намаляване на вътрешния диаметър на кръгли тръбни продукти в обхвата на обработка от 2 mm до 40 mm.

6. Сравнение между структура за свиване с чук и оборудване за свиване на хидравлични тръби

Две основни технологии за формоване чрез свиване на тръби доминират настоящите пазари за обработка на метални тръби: хидравлично статично екструзионно формоване и циклично ударно формоване с чук. Всяка структура има съответстващи приложими производствени сценарии и изборът на подходящо оборудване според размера на партидата, материала на тръбата и честотата на превключване на спецификациите може да избегне несъответстваща производителност на оборудването, ограничаваща ефективността на производството. Основните разлики в операционната логика и сценариите на приложение са сортирани ясно в следния сравнителен анализ:

6.1 Разлика в режима на прилагане на формираща сила

Хидравличните машини за свиване прилагат еднократно статично налягане върху цялата свиваема секция, завършвайки формоването в един цикъл на задържане на налягането. Моментната стойност на налягането е висока, подходяща за дебелостенни тръби от въглеродна стомана с висока твърдост, но лесни за създаване на повърхностни бръчки и неравности по дебелината на стената върху тънки меки метални тръби. Оборудването за свиване с чук натрупва малка деформация чрез стотици цикли на удар с нисък интензитет, разпределяйки напрежението при формиране равномерно върху стената на тръбата, което е по-удобно за тънкостенни медни, алуминиеви и полирани декоративни тръби със строги изисквания за качество на повърхността.

6.2 Пространство на производствената линия и търсене на спомагателно оборудване

Хидравличните машини за свиване на тръби се нуждаят от съвпадащи хидравлични маслени станции, циркулационни системи за охлаждане на маслото и спомагателни компоненти за регулиране на налягането, заемащи допълнително подово пространство до основното тяло на машината. Оборудването от типа на чук интегрира всички захранващи и изпълнителни компоненти в един запечатан шкаф, без независими хидравлични поддържащи системи, намалявайки общата заетост на пода с близо четиридесет процента. За компактни производствени цехове с ограничено пространство за разполагане на оборудване, оборудването за свиване с чук има очевидни предимства при оформлението.

6.3 Спецификация Пропуск в ефективността на превключването

Повечето хидравлични машини за свиване използват фиксирани групи форми, заключени с множество болтове, като времето за смяна на матрицата надвишава средно 30 минути. Структурата на бързата бързо освобождаваща се форма на оборудването за свиване с чук контролира цялото време за смяна в рамките на 10 минути, което носи очевидни предимства в ефективността на фабрики с честа смяна на спецификациите и малки партидни поръчки. За масови производствени линии с фиксиран единичен размер на тръбата, хидравличното оборудване с по-голямо единично налягане на формоване може да има по-висока скорост на обработка на една част, но чуковото оборудване печели цялостна ефективност в гъвкави производствени среди със смесени спецификации.

7. Оперативна стандартизация за удължаване на експлоатационния живот на формовъчните форми

Формите са основните консумативи на оборудването за обработка на свиване на тръби и стандартизираните ежедневни работни стъпки могат ефективно да намалят необичайното износване, надраскване и деформация на вътрешните повърхности на матрицата, като удължат цикъла на използване на всеки набор от форми и намалят дългосрочните разходи за подмяна на компоненти за цеховете за обработка. Пълен набор от стандартизирани работни норми обхваща три основни връзки преди, по време и след работа на оборудването:

• Проверка на матрицата преди работа: Избършете вътрешната оформяща повърхност на формите с чиста мека кърпа, за да отстраните металния прах и остатъчната смазка; проверете за малки вдлъбнатини и драскотини по вътрешната стена на формата, сменете износените форми преди обработка, ако има повърхностна повреда
• Предварителна обработка на тръбата по време на работа: Нанесете тънък слой специална смазка за формоване на метал равномерно върху краищата на тръбата преди затягане, намалете триенето между външната стена на тръбата и вътрешната повърхност на матрицата по време на ударно формоване, за да избегнете абразия на повърхността на матрицата
• Следоперативна поддръжка на матрицата: След края на ежедневната производствена смяна, разглобете формите и ги накиснете в почистваща течност против ръжда, изсушете напълно на въздух и съхранявайте в запечатани кутии за съхранение против прах, за да предотвратите окислителната ръжда на повърхността на сплавта на матрицата

Неправилна работа, като обработка на несмазани сурови тръби или смесване на твърди метални остатъци в кухината на формата, ще причини необратими следи от надраскване върху повърхността на матрицата. След като се появят драскотини по вътрешната стена на формата, свитите краища на тръбата ще носят съответните дефекти на линейни вдлъбнатини, които не могат да бъдат елиминирани чрез последваща обработка на полиране. Стриктното прилагане на стандартизирани стъпки за поддръжка може да удължи цикъла на обслужване на всяка група форми с повече от петдесет процента, намалявайки честотата на снабдяване с форми и прекъсване на оборудването, причинено от смяна на форми.

В допълнение към правилата за ежедневна поддръжка, редовните цикли на проверка на оборудването също трябва да включват калибриране на хлабината на главата на чука. Прекомерната хлабина между главата на чука и матрицата ще доведе до нестабилен размер на тръбата, докато твърде малката хлабина ускорява взаимното износване на компонентите на чука и матрицата. Седмично регулиране на хлабината на чуковия възел според работните часове на оборудването поддържа съвпадащата разлика в рамките на фабрично калибрирани стандартни стойности, балансирайки точността на размерите на готовия продукт и скоростта на износване на формата.

8. Общи схеми за съвпадение на производствено оформление за оборудване за свиване на тръби

Различните оформления на фабричните производствени линии определят режима на поставяне и спомагателните поддържащи съоръжения, изисквани от оборудването за свиване на тръби. Три зрели схеми на оформление са широко възприети от производителите за обработка на метални тръби в зависимост от размера на работното пространство и последователността на обработката, като всяка схема съответства на различни производствени режими на работа:

8.1 Схема на независима обработка на една станция

Това оформление се прилага за цехове за обработка в малък мащаб с разпръсната независима обработка на поръчки, поставяйки една машина за свиване с чук като независима станция за обработка, отделена от оборудването за рязане, полиране и резба. Независимата станция запазва околното работно пространство за ръчно зареждане и разтоварване на дълги тръби с дължина до 6000 mm, а подвижните стелажи за съхранение на материали могат да бъдат поставени до машината за отделно съхранение на сурови тръби и готови продукти. Независимото оформление не е необходимо да се свързва с предно и задно оборудване за обработка чрез транспортни линии, с ниски разходи за трансформация за новопостроени малки цехове за обработка.

8.2 Свързано оформление на линейна монтажна линия

Средните производители с непрекъснат подреден поток на обработка възприемат линейно оформление на монтажната линия, като разполагат оборудването за свиване между станцията за рязане на тръби и станцията за довършителна обработка на повърхността. Ролковите рамки за транспортиране на къси разстояния са съчетани от двете страни на корпуса на машината, за да прехвърлят автоматично нарязани сурови тръби към затягащия патронник и да изпращат формованите свити тръби към последващи процедури за полиране. Интегрираното линейно оформление намалява честотата на ръчно боравене с полуготови тръби, като понижава интензивността на труда и избягва надраскване при сблъсък на повърхността по време на ръчно прехвърляне.

8.3 Многомашинно паралелно гъвкаво производствено оформление

Големите преработвателни фабрики, получаващи смесени групови поръчки, конфигурират множество машини за свиване с чук в паралелно оформление, със споделена зона за съхранение на суровини и унифицирана зона за сортиране на готови продукти в средата на групите оборудване. Всяка машина може самостоятелно да обработва различни спецификации на тръби, без да се намесва в съседно оборудване, а операторите могат да управляват две до три машини едновременно поради простата автоматична логика на операциите за затягане и формоване на оборудването за свиване с чук. Паралелното оформление значително подобрява общия капацитет за доставка на поръчки по време на пиковите производствени сезони, без да се разширява значително площта на цеха.

9. Често задавани технически въпроси относно обработката на свиване с чук за тръби

10. Достъп до персонализирани решения за обработка за прецизно формоване на тръби

Всяка фабрика за обработка на метални тръби има уникални производствени изисквания въз основа на типове продукти, размери на партиди за поръчки и условия на оформление на работилницата, така че стандартизираното серийно оборудване може да бъде съчетано с персонализирани спомагателни компоненти, за да отговарят на персонализираните изисквания за обработка. Спомагателните конфигурации с възможност за персонализиране включват автоматични поддържащи рамки с дълги тръби, автоматични подаващи ролкови маси, специални вътрешни ръкави на матрицата против надраскване и модули за дисплей с цифрови размери, които могат да се комбинират свободно според действителните производствени нужди, без да се променя структурата на машината за формиране на сърцевината с чук.

Zhaoqing Feihong Machinery & Electrical Co., Ltd.разработва и произвежда пълна серия оборудване за свиване на тръби от чуков тип, като оптимизира структурния дизайн и параметрите на обработка въз основа на години на данни от производствени тестове на място, събрани от фабрики за обработка на метални тръби в различни индустрии. Всеки модел оборудване се подлага на непрекъснат тест за стареене преди доставката, като се проверява стабилността на силата на ударно формоване, заключващия механизъм на матрицата и дългосрочната работа при условия на обработка със смесени спецификации.

За производителите, търсещи гъвкаво оборудване за формоване на тръби, подходящо за производство на тръби с малки партиди с множество спецификации, оценката на степента на съответствие между параметрите на машинната обработка и вътрешните продуктови линии е ключовата стъпка за избор на подходящо оборудване за формоване. Основните предимства на бързата смяна на формата, широк диапазон на обработка на тръбите с диаметър и интегрирана компактна структура правят оборудването за свиване с чук надежден избор за работилници за гъвкава прецизна обработка на тръби.

Разпръснатият режим на ударно формоване с нисък стрес избягва много дефекти на качеството, често срещани при обработката чрез статична екструзия, като намалява процента на отхвърляне на готовите свити тръби и опростява процедурите за полиране и коригиране след обработката. Производствените екипи могат да се съсредоточат върху стабилно непрекъснато формоване на тръби без често регулиране на изключването, причинено от превключване на спецификациите, подобрявайки плавността на целия работен процес на обработка на тръби от рязане на суровини до доставка на готов продукт.

За фабрики, които редовно актуализират спецификациите на тръбните продукти и получават смесени малки партидни поръчки, всеобхватната оперативна гъвкавост, донесена от технологията за формоване с чук, създава стабилни дългосрочни производствени предимства, които специалното оборудване за свиване с една спецификация не може да съпостави. Стандартизираният диапазон от параметри на серийното оборудване покрива повечето масови изисквания за формоване на кръгли тръби в секторите за производство на хардуер, отоплително оборудване и прецизни инструменти, намалявайки необходимостта от разполагане на множество отделни машини за формоване, за да се справят с различни размери на тръбите с диаметър.

След потвърждаване на материала на тръбата, диапазона на диаметъра на тръбата и дължината на свиване на продуктите за вътрешна обработка, производствените мениджъри могат да получат целеви предложения за конфигурация на оборудването и подробно въвеждане на технически параметри, за да съответстват на действителното оформление на цеха и ежедневните изисквания за производствен капацитет. Персонализирани спомагателни структурни аксесоари могат да бъдат добавени към стандартното тяло на машината, за да се реализира полуавтоматично подаване и разтоварване, което допълнително намалява стъпките на ръчна работа по време на непрекъснати смени на обработка.

Техническите инженери на оборудването могат да сортират целеви схеми на оформление и документи за спецификация на операциите според размера на фабричния обект и последователността на потока на обработка, като помагат на производствените екипи да завършат стабилно въвеждане в експлоатация на оборудването и бързо обучение за работа на работниците след пристигането на оборудването. Пълните технически насоки след доставката обхващат стандарти за поддръжка на матрицата, контролни списъци за ежедневна проверка на оборудването и общи методи за коригиране на дефекти при формоване, поддържащи дългосрочна стабилна работа на станциите за обработка на тръби за свиване на място.
