Как машината за огъване на плоски тръби трансформира производството на промишлени тръби?

1. Какво точно представлява машината за огъване на плоски тръби и как работи?

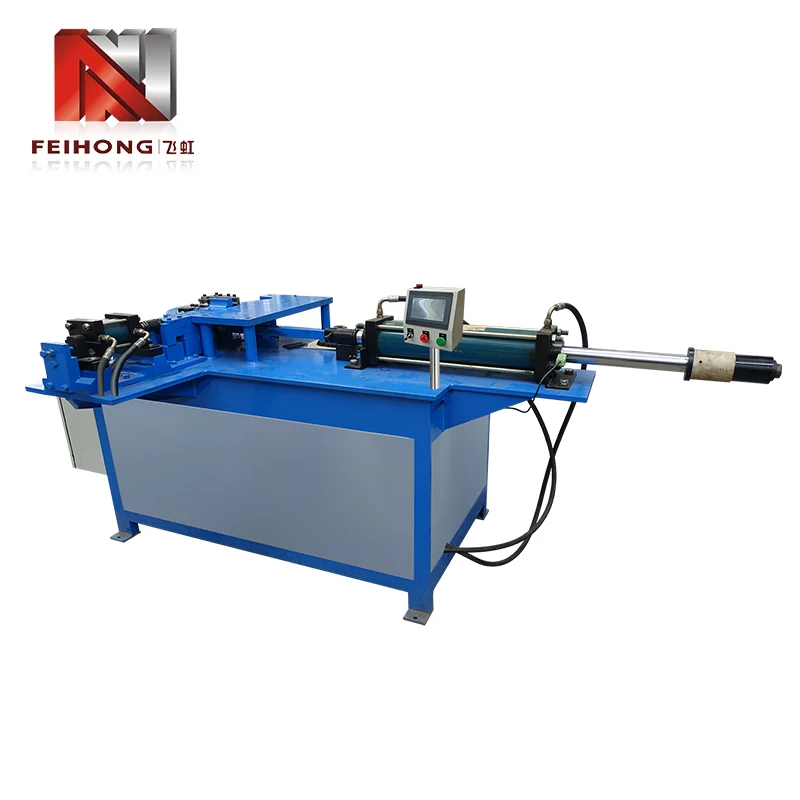

A Огъвач на плоски тръбие специализирана машина, предназначена да огъва правоъгълни, квадратни или овални тръби по протежение на една равнина, без да свива напречното сечение. За разлика от устройствата за огъване на кръгли тръби, които използват дорници и матрици за почистване, за да поддържат кръгли профили, огъването на плоските тръби изисква внимателно съчетани инструменти, които поддържат по-широките повърхности на тръбата, като същевременно позволяват на по-тесните ръбове да се деформират контролирано. Основното предизвикателство се крие в управлението на диференциалното разтягане и компресия, които възникват по ширината на плоска секция - външната стена се удължава, докато вътрешната стена се компресира и без подходяща опора тръбата ще се огъне или набръчка.

Принципът на работа се съсредоточава върху три основни елемента: матрицата за огъване (или формата), матрицата за скоба и матрицата за натиск. Тръбата се закрепва между скобата и матриците за огъване, след което се завърта около радиуса на матрицата за огъване. За плоските профили матрицата за огъване включва жлеб, който съответства на външните размери на тръбата, осигурявайки странична опора, за да се предотврати свиването на по-широките повърхности навътре. Някои модерни машини също използват aматрица за чистачкикойто се плъзга по вътрешния радиус на тръбата, за да елиминира набръчкването, и aдорник(макар и по-рядко за плоски участъци) може да се вмъкне, за да поддържа вътрешната кухина, ако тръбата е куха. Целият процес обикновено се задейства хидравлично или електрически, с CNC контроли, позволяващи прецизна повторяемост на ъглите и многоетапни последователности на огъване.

Една от определящите характеристики на aОгъвач на плоски тръбие способността му да произвежда завои с минимално изкривяване, като същевременно поддържа тесни допуски. Това се постига чрезконтролирана пружинна компенсация— машината се огъва леко над целевия ъгъл, знаейки, че материалът ще се отпусне обратно с предвидима сума. Съвременните модули интегрират сензори, които измерват действителните ъгли на огъване в реално време и динамично регулират позицията на рамата, като гарантират, че всяка част съответства на CAD модела в рамките на ±0,5 градуса. Комбинацията от здрава конструкция и интелигентен контрол прави това оборудване незаменимо за висококачествено производство.

2. Кои индустрии разчитат най-много на огъване на плоски тръби?

Огъването на плоски тръби не е нишов процес – той е вграден във веригите за доставки на множество тежки индустрии. Следните сектори зависят отОгъвач на плоски тръбиоборудване за производство на структурни и естетически компоненти, които не могат да бъдат постигнати с кръгли тръби.

• Автомобили и транспорт:Рамките на шасито, предпазните клетки, структурите на седалките и компонентите на изпускателната система често използват правоъгълни или овални тръби. Плоското огъване позволява на дизайнерите да увеличат максимално съотношенията здравина към тегло, като същевременно опаковат компонентите ефективно в плътни обвивки на превозни средства.
• Строителство и архитектура:Перилата, стълбищата, окачените стени и декоративните метални фасади често имат огънати правоъгълни секции. Визуалната привлекателност на чистите завои без бръчки е от първостепенно значение в архитектурните приложения.
• ОВК и вентилация:Въздуховодите и системите за обработка на въздуха използват плоски овални тръби, за да поддържат висок въздушен поток, докато се вписват в плитки таванни пространства. Огъването на тези профили изисква прецизен контрол, за да се избегне ограничаване на вътрешното напречно сечение.
• Селскостопанска техника:Конструкциите за защита при преобръщане на трактора (ROPS), рамите на прикачното оборудване и шарнирите за напояване използват огънати правоъгълни тръби за издръжливост и рентабилно производство.
• Мебели и офис интериор:Модерните рамки за бюра, стелажни системи и изложбени щандове използват изчистените линии на огънати плоски тръби, за да постигнат минималистична естетика с висока структурна цялост.

Във всяко от тези полета машината за огъване на плоски тръби служи като средство за свобода на проектиране, което позволява на инженерите да заменят заварените съединения с непрекъснато огънати секции, които са по-здрави, по-леки и визуално по-привлекателни. Гъвкавостта на оборудването означава, че дори малки сервизи могат да произвеждат компоненти от професионален клас за тези взискателни пазари.

3. Какви са основните видове машини за огъване на плоски тръби, които се предлагат днес?

Машините за огъване на плоски тръби се категоризират според техния метод на задействане, система за управление и конфигурация на инструментите. Изборът на правилния тип зависи от обема на производството, вида на материала и сложността на огъване. По-долу е даден сравнителен преглед на най-често срещаните варианти.

Ръчни огъвачиса предпочитани от отделите за поддръжка и образователните институции поради тяхната ниска цена и простота.Хидравлични машинипредлагат добър баланс на мощност и достъпност, което ги прави работен кон на много производствени магазини.CNC ротационни огъвачипредставлява най-съвременното ниво на техниката, с възможност за съхраняване на стотици програми и автоматично компенсиране на материални вариации.Компресионни огъвачи, макар и по-малко прецизни, са изключително бързи и икономични за масово производство на прости завои в тънкостенни тръби.

Освен тези четири категории има и хибридни машини, които комбинират хидравлична мощност с CNC управление, предлагайки най-доброто от двата свята. При избора на тип е важно да се вземе предвид не само текущото натоварване, но и потенциалът за бъдещо разширяване в по-сложни геометрии.

4. Как изборът на материал влияе върху процеса на огъване?

Материалът на тръбата е може би най-критичният фактор, влияещ върху качеството на огъване. Различните сплави показват различна степен на пластичност, еластичност и работна втвърденост, всички от които трябва да бъдат отчетени при настройката за огъване. По-долу е дадена разбивка на обичайните материали и техните характеристики на огъване.

Мека стомана

Най-прощаващият материал; предлага добра пластичност и предсказуем пружинен откат. Подходящ за повечето операции по огъване с общо предназначение без специални предпазни мерки.

Нисколегирана стомана с висока якост (HSLA).

Изисква по-високи сили на огъване и показва по-голяма еластичност. Силно се препоръчва CNC компенсация за поддържане на точността на ъгъла.

Неръждаема стомана (аустенитна)

Втвърдява се бързо, което може да доведе до напукване, ако радиусът на огъване е твърде голям. Използвайте по-ниски скорости на набиване, подходящо смазване и полирани инструменти, за да намалите триенето.

Алуминиеви сплави (5xxx, 6xxx)

Лек и устойчив на корозия, но склонен към набръчкване и напукване. По-големите радиуси на огъване (3-5 × ширина на тръбата) и внимателните настройки на хлабината са от съществено значение.

Мед и месинг

Силно пластичен и лесен за огъване, но меките повърхности лесно се повреждат. Фино завършените матрици и правилната хлабина предотвратяват протриване и повърхностни дефекти.

В допълнение към сплавта, дебелината на стената играе жизненоважна роля. По-дебелите стени осигуряват по-голяма устойчивост на срутване, но изискват по-висок тонаж. Тънкостенните тръби са податливи на изкълчване по вътрешния радиус и може да изискват вътрешни дорници или специални изтриващи матрици. Общото правило е, че дебелината на стената трябва да бъде поне 5% от ширината на тръбата, за да се постигне надеждно огъване без вътрешна опора.

5. Какви ключови спецификации трябва да оцените, когато избирате машина за огъване на плоски тръби?

Изборът на правилната машина включва повече от просто съвпадение на максималния размер на тръбата. Цялостната оценка трябва да обхваща следните параметри, всеки от които пряко влияе върху производителността и дълголетието.

1. Максимален капацитет на огъване:Това включва ширината на тръбата, височината и дебелината на стената, с които машината може да се справи. Винаги избирайте машина с поне 20% по-висок капацитет от най-голямата ви очаквана част, за да вземете предвид вариациите на материала и непредвидените изисквания.
2. Минимален радиус на огъване:Изразява се като кратно на ширината на тръбата (напр. 2×W). По-тесните радиуси изискват по-сложни инструменти и по-висока твърдост на машината. За повечето приложения радиус от 3×W е безопасна начална точка.
3. Диапазон на ъгъла на огъване:Повечето машини могат да се огъват от 0° до 180°, но някои специализирани устройства предлагат до 220° за приложения с прекомерно огъване. Уверете се, че машината може да постигне нужните ъгли без намеса на инструментите.
4. Скорост на цикъла:Измерено в секунди на огъване, това се отразява на производствената производителност. Хидравличните машини обикновено извършват цикъл за 5-15 секунди, докато серво-електрическите агрегати могат да постигнат 2-5 секунди за малки секции.
5. Система за управление:Основен PLC срещу пълен CNC с програмиране на сензорен екран. CNC предлага по-голяма гъвкавост, но идва с по-високи първоначални разходи и по-стръмна крива на обучение.
6. Съвместимост на инструментите:Проверете дали машината използва стандартни за индустрията инструменти или патентовани проекти. Стандартизираните инструменти намаляват времето за доставка и разходите за резервни матрици.
7. Изисквания за захранване:Хидравличните машини се нуждаят от специален захранващ блок (често 15-75 kW), докато електрическите машини работят със стандартни 3-фазни захранвания. Помислете за електрическата инфраструктура на вашето съоръжение.

Една добре подбрана машина не само ще отговори на настоящите производствени нужди, но и ще приспособи бъдещото нарастване на сложността на частите и разнообразието от материали. Разумно е в процеса на подбор да се включат както производствени инженери, така и персонал по поддръжката, за да се гарантира, че избраното оборудване отговаря на оперативните реалности.

6. Какви са най-често срещаните дефекти при огъване на плоски тръби и как могат да бъдат предотвратени?

Дори при висококачествена машина за огъване на плоски тръби, дефекти могат да възникнат от неправилна настройка, износени инструменти или несъответствия на материала. Разбирането на тези режими на отказ е първата стъпка към превенцията. По-долу са най-често срещаните проблеми и начините за тяхното отстраняване.

• Набръчкване на вътрешния радиус:Възниква, когато вътрешната стена се компресира по-бързо, отколкото материалът може да поеме. Причинено от недостатъчно налягане на чистачката или радиус на огъване, който е твърде малък за дебелината на стената.Профилактика:Увеличете силата на чистачката, използвайте по-голям радиус или добавете дорник за поддържане на вътрешната стена.
• Свиване на напречното сечение (сплескване):Широките страни на тръбата се извиват навътре, губейки структурна цялост. Често срещано при тънкостенни тръби или когато матрицата за огъване не осигурява подходяща странична опора.Профилактика:Използвайте матрица с по-близко прилягане към външните размери на тръбата и помислете за матрица под налягане, която активно се притиска към външната стена по време на огъване.
• Спрингбек вариация:Непостоянното пружиниране води до части, които не отговарят на целевия ъгъл, особено при огъване на високоякостни стомани или алуминий.Профилактика:Приложете CNC свръхогъване с обратна връзка за ъгъл в реално време. Също така се уверете, че материалът е от една партида с постоянни механични свойства.
• Повърхностни драскотини и наранявания:Драскотини възникват, когато тръбата се плъзга срещу матрицата за огъване или чистачката. Натриването е особено проблематично при алуминий и неръждаема стомана.Профилактика:Използвайте полирани инструменти, нанесете подходяща смазка и поддържайте подходящо разстояние, за да намалите триенето.
• Усукване или пружиниране в равнината:Тръбата може леко да се завърти извън равнината на огъване, което води до усукана част. Това често се дължи на неравномерен натиск при затягане или неправилно подравнени инструменти.Профилактика:Проверете подравняването на матрицата на скобата и се уверете, че тръбата е поставена право преди всяко огъване.

Редовната проверка на инструменталната екипировка и периодичното калибриране на сензорите за ъгъл на машината могат да уловят много от тези проблеми, преди да доведат до бракувани части. Документирането на параметрите за всяка успешна настройка също помага при отстраняване на проблеми в бъдеще.

7. Как трябва да се поддържа машина за огъване на плоски тръби за дългосрочна надеждност?

Правилната поддръжка е от съществено значение за запазване на точността и продължителността на живота на огъвача за плоски тръби. Проактивният режим не само намалява времето за престой, но също така гарантира постоянно качество на огъване. Следният подход стъпка по стъпка се препоръчва за повечето хидравлични и CNC машини.

1. Ежедневна визуална проверка:Проверете за течове на хидравлична течност, разхлабени болтове и признаци на износване на матриците за затягане и огъване. Почистете работната зона и отстранете всички метални стружки или отломки.
2. Смазване на движещи се части:Нанесете грес или масло, посочено от производителя, върху всички точки на въртене, плъзгачи и шпиндела на матрицата за огъване. Прекомерното омазняване може да привлече мръсотия, така че използвайте само препоръчаното количество.
3. Поддръжка на хидравлична течност:Следете нивата на течността и сменяйте филтъра на интервалите, посочени в ръководството. Замърсената течност е водеща причина за повреда на клапана и помпата.
4. Калибриране на ъглови сензори:Използвайте прецизен транспортир или цифров ъгломер, за да проверите точността на ъгъла на огъване на машината. Калибрирайте отново, ако отклоненията надхвърлят ±0,3°.
5. Проверка на чистачките и матриците за налягане:Проверете за набраздяване или деформация. Износените матрици трябва да бъдат повторно шлифовани или сменени, за да се предотврати набръчкване и повреда на повърхността.
6. Проверка на електрическата система:За CNC машини проверете дали всички кабели са здраво закрепени, аварийните спирания функционират правилно и контролният панел не показва кодове за грешка.
7. Годишно комплексно обслужване:Ангажирайте сертифициран техник за извършване на пълен ремонт, включително уплътнения на хидравличния цилиндър, износване на помпата и актуализации на софтуера.

Воденето на подробен дневник на всички дейности по поддръжката – включително смени на масло, смяна на матрици и калибриране – помага за прогнозиране на моделите на износване и ефективно планиране на престой. Добре поддържан уред за огъване на плоски тръби може да осигури десетилетия надеждна работа.

8. Какво крие бъдещето за технологията за огъване на плоски тръби?

Еволюцията на огъването на плоски тръби се движи от търсенето на по-голяма ефективност, прецизност и устойчивост. Концепциите Industry 4.0 все повече се интегрират в машини за огъване, което позволява събиране на данни в реално време и предсказуема поддръжка. Сензори, вградени в инструмента, следят износването и вариациите на силата, подавайки информация обратно към централна система, която може автоматично да препоръча оптимални параметри на огъване.

Друга нововъзникваща тенденция е използването насерво-електрически задвижваниявместо традиционната хидравлика. Тези системи консумират по-малко енергия, произвеждат по-малко шум и предлагат по-висока точност на позициониране. Те са особено привлекателни за производители, които се стремят да намалят въглеродния си отпечатък. Освен това,адитивно производствозапочва да влияе върху дизайна на инструментите – 3D-отпечатаните матрици с конформни охлаждащи канали могат да подобрят управлението на топлината по време на високоскоростно огъване.

Изкуственият интелект също си проправя път в последователността на огъване. Алгоритмите с изкуствен интелект могат да анализират свойствата на материала и историята на всяка партида от тръби, за да предскажат връщането назад с безпрецедентна точност, намалявайки процента на скрап и времето за настройка. освен товаколаборативни роботи(коботи) се съчетават с огъвачи на плоски тръби за автоматизиране на товаренето и разтоварването, което позволява на човешките оператори да се съсредоточат върху контрола на качеството и оптимизирането на процеса.

Тъй като индустрията се движи къмцифрови близнаци—виртуални реплики на физическата клетка за огъване—инженерите ще могат да симулират цели производствени цикли, преди една тръба да бъде огъната. Тази възможност драстично ще съкрати времето от проектирането до завършената част, правейки производството по поръчка почти толкова ефективно, колкото масовото производство. Бъдещето на огъването на плоски тръби несъмнено е интелигентно, свързано и все по-автономно.
