Защо машината за огъване на плоски тръби предефинира прецизното огъване в съвременното производство?

TheОгъвач на плоски тръбие специализирана машина, предназначена за огъване на тръби или тръби с плосък профил - т.е. тръби, чието напречно сечение е правоъгълно, елипсовидно или сплескано, а не строго кръгло - в прецизни ъглови форми с минимална деформация, бръчки или свиване.

Параметри на продукта

По-долу е дадена типична таблица със спецификации за високоефективен уред за огъване на плоски тръби — действителните стойности ще варират според модела и производителя:

Тези параметри осигуряват основно разбиране на какво е способен уредът за огъване на плоски тръби, какво да проверявате, когато избирате такъв, и служат като основа за това защо има значение.

Защо машината за огъване на плоски тръби става все по-важна

Защо има значение в приложенията за производство

• Плоските профили (вместо кръглите тръби) са често срещани в структурни рамки, декоративни метални конструкции, HVAC канали, заграждения и мебели. Необходимостта те да се огъват точно без изкривяване води до търсене.

• Традиционните машини за огъване на кръгли тръби често се борят с плоски профили: рискът от срутване, набръчкване, прегъване или загуба на сечение е по-висок. Например, стандартното ръководство за огъване на тръби обяснява, че е необходима вътрешна опора (дорник) или специализирани инструменти за поддържане на целостта на секцията.

• С висока прецизност, повтарящи се огъвания, Flat Pipe Bender намалява брака, увеличава производителността и подобрява естетиката на крайния продукт и структурните характеристики.

• В съвременните икономични/гъвкави производствени среди способността за бърза смяна на инструментите и огъване на различни плоски размери (дори със сложни завои) дава конкурентно предимство.

• Тенденциите към по-леки материали (алуминий, тънкостенна стомана) в мебелите, автомобилите и архитектурните инсталации правят точното огъване на плосък профил още по-важно.

Защо предимствата имат значение

• Прецизност и повторяемост: Когато се огъват тръби с плосък профил, машината трябва да поддържа целостта на стената и правилния ъгъл, което традиционните методи не винаги осигуряват.

• Намалена деформация: Тъй като инструментите са проектирани за плоски профили, рискът от срутване на напречното сечение, сплескване или прекомерно разтягане на външната стена е сведен до минимум.

• Гъвкавост: Една машина, поддържаща множество матрици за различни размери и профили, означава по-малко машини, по-ниска цена и по-бърза смяна.

• Ефективност на разходите: По-малко скрап, по-малко преработка, по-малко време за престой за смяна на инструмента — всичко това намалява общата цена на огъната част.

• Устойчивост на бъдещето: С нарастването на сложността на дизайна (извити мебели, архитектурни рамки, HVAC въздуховоди по поръчка), машините с усъвършенствани възможности за огъване на плосък профил ще се използват все повече.

Защо бъдещата тенденция е благоприятна

• Преминаването към производство по поръчка и малки партиди (срещу масово производство) означава, че машините трябва да бъдат гъвкави, прецизни и бързи за настройка - качества, които Flat Pipe Bender предоставя.

• Интеграции с CNC контроли, серво задвижвания, усъвършенствани сензори и възможност за Industry 4.0 идват в машини за огъване с плосък профил, което позволява по-интелигентно производство, наблюдение и автоматизация.

• Натискът за устойчивост (леки материали, по-малко съединения/заварки) увеличава търсенето на машини, които могат да се огъват чисто, без да отслабват материала или да създават изкривявания.

• Тъй като строителната, мебелната и архитектурната металообработваща промишленост все повече възприемат тръбопроводи/тръби с плосък профил и визуално изложени метални конструкции, търсенето на чисти, прецизни завои (без видими следи от инструменти или изкривяване) нараства.

Как работи машината за огъване на плоски тръби и как да изберете, работите и поддържате такава

Как работи

• Тръбата с плосък профил е закрепена в матрица или комплект инструменти, създадени за нейното специфично напречно сечение.

• Машината използва матрица за формоване, затягащ блок, матрица за чистачки (в някои дизайни) и притискаща обувка (или ролка), за да се огъва около радиуса на централната линия, като същевременно поддържа формата на сечението (подобно на огъване на тръба, но адаптирано за плосък профил).

• Машината контролира ъгъла на огъване, радиуса, зацепването на инструмента и може да компенсира пружинирането в зависимост от материала.

• Специализирани матрици с плосък профил предотвратяват прекомерното разтягане на външната стена и на вътрешната стена от срутване или набръчкване - инструментите могат да включват регулируеми опори или дорници, ако е необходимо.

• След огъване профилът може да получи довършителни работи (почистване, изправяне на краищата), но критичната стойност е огъването да е точно, чисто и структурно здраво.

Как да изберем правилната машина

Когато избирате машина за огъване на плоски тръби, вземете предвид следните критерии:

• Диапазон на размера на профила: Уверете се, че машината поддържа най-големите и най-малките плоски профили, които ще огънете (както по ширина, така и по дебелина).

• Минимален радиус: Потвърдете, че машината може да се огъне до необходимия минимален радиус, без да повреди профила (не забравяйте, че по-малкият радиус при плоските профили увеличава риска от срутване).

• Възможност за ъгъл и повторяемост: Проверете обхвата на ъгъла и толеранса за повторяемост (напр. ±0,5° или по-малко).

• Смяна на инструменти: Колко бързо и лесно можете да превключвате инструменти/щанци за работа с различни профили? Това се отразява на производителността.

• Съвместимост с материали: Уверете се, че машината е класифицирана за типовете материали, които използвате (стомана, алуминий, неръждаема стомана, мед) и дебелината на стената.

• Задвижващ механизъм и управление: Електрическото серво задвижване предлага висока точност; хидравликата може да предложи сила за по-дебели профили; CNC управлението позволява запаметяване на програми за огъване за повтарящи се задачи.

• Поддръжка и поддръжка: Изберете производител с добро глобално обслужване, наличност на резервни части и обучение.

• Отпечатък и бъдеща гъвкавост: Машината трябва да пасва на вашето подово пространство и да позволява бъдещи надстройки (напр. автоматизация, наблюдение на сензори).

Как да го управлявате и поддържате за най-добри резултати

• Преди огъване проверете инструментите/ матриците за износване, подравняване и съвместимост с конкретния профил. Износените инструменти увеличават риска от изкривяване.

• Затегнете правилно плоския профил в матрицата, за да предотвратите движение по време на огъване. Неправилното затягане е често срещана причина за изкривяване и неточни завои.

• Изберете правилната програма за радиус и ъгъл, като вземете предвид пружината, вида на материала, дебелината на стената и геометрията на профила.

• Наблюдавайте процеса на огъване за признаци на сплескване, бръчки или колапс — особено при огъване на тесни радиуси върху плоски профили. Компонентите на машината (скоба, чистачка, опора) трябва да предотвратяват тези дефекти.

• След огъване проверете продукта спрямо допустимите отклонения на размерите: ъгъл, радиус, цялост на сечението, без видими прегъвания или гънки.

• Превантивна поддръжка: Редовно проверявайте хидравличната/серво системата, смазването на движещите се части, подравняването на инструментите, състоянието на матрицата и предпазните устройства.

• Сменете инструментите, когато са износени: Тъй като огъването на плоския профил създава голямо напрежение върху инструментите, ранната подмяна предотвратява скрап и престой.

• Обучение и безопасност: Уверете се, че операторите разбират процеса на огъване на плосък профил, потенциалните клопки (като вътрешно срутване или изтъняване на външната стена) и безопасната работа на машината.

• Водене на записи: За повтарящи се задания, запазете програми за огъване, настройки на инструментите и данни за материалите—това помага да се поддържа последователност във времето и намалява грешките при настройка.

Често задавани въпроси на клиенти (ЧЗВ)

В: Какъв е минималният радиус на огъване за тръби с плосък профил, използващи тази машина?
О: Минималният радиус на огъване зависи от материала и дебелината, но добро правило е да се поддържа радиус на централната линия най-малко три пъти общата височина (дебелина) на плоския профил, за да се предотврати свиване или набръчкване.
В: Могат ли стандартните машини за огъване на кръгли тръби да огъват плоски профили без специални инструменти?
О: Макар че някои машини за огъване на кръгли тръби може да се опитат да се справят със сплескани профили, те обикновено нямат специализирани инструменти и опора, необходими за плоски профили, и може да доведат до лоша цялост на участъка (бръчки, срутване, неравномерна дебелина на стената). За най-добри резултати използвайте машина, предназначена специално за огъване на плосък профил.

Бъдещи тенденции, позициониране на марката и заключение

Бъдещи тенденции в огъването на тръби с плосък профил

• Автоматизация и интелигентни инструменти: Машините все повече ще интегрират сензори за наблюдение на силата на огъване, износването на инструмента, деформацията на профила и предоставят обратна връзка в реално време — и ще се свързват със системите Industry 4.0 за анализи, предсказуема поддръжка и проследимост на части.

• Гъвкаво производство: Тъй като производството се измества към по-малки партиди, персонализираните архитектурни рамки, мебелите по поръчка и бързо променящите се дизайни, огъвачите с плосък профил с бърза смяна на инструментите, съхранените програми и интегрирането на CNC ще станат по-ценни.

• Леки материали и сложни форми: С нарастването на алуминия, тънкостенната стомана и екзотичните сплави, машините за огъване с плосък профил ще се нуждаят от подобрен контрол и инструменти, за да поддържат целостта, докато огъват по-тесни радиуси или по-сложни профили.

• Устойчивост и намаляване на отпадъците: Прецизното огъване намалява скрап и потреблението на енергия; машини, оптимизирани за плоски профили, допринасят за устойчиви производствени практики.

• Глобални услуги и модулни надстройки: Тъй като потребителите приемат тези машини по целия свят, производителите, предлагащи модулни надстройки (серво към CNC към автоматизация) и глобални мрежи за обслужване ще се откроят.

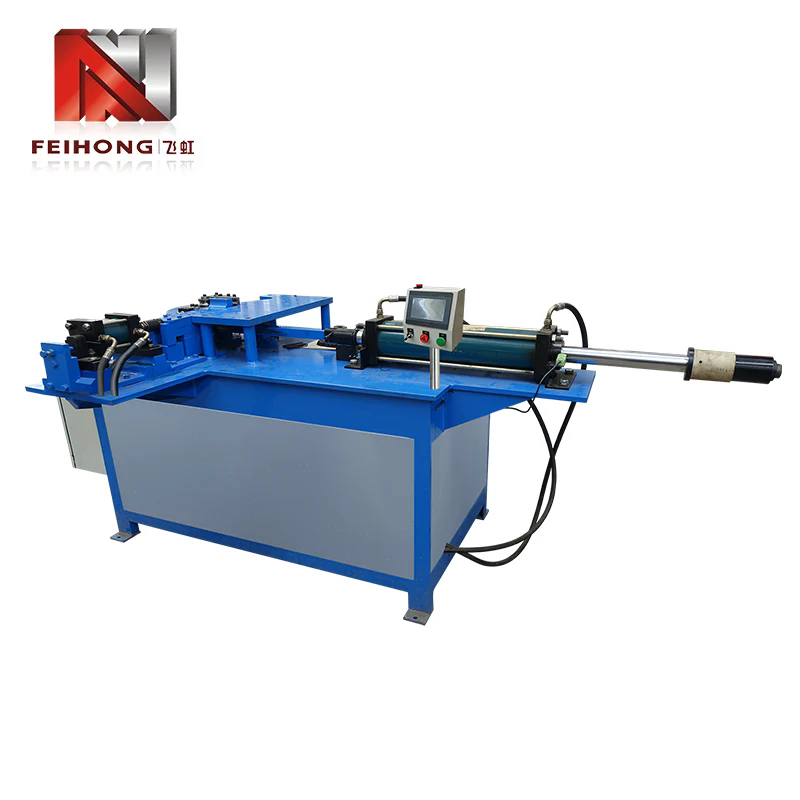

МаркатаФейхонге готов да предложи висококачествени машини за огъване на плоски тръби, които отговарят на горните спецификации и критерии за бъдещето. За всякакви запитвания относно избор на модел, инструменти или персонализирани решения, не се колебайтесвържете се с наси нашите продуктови специалисти ще ви помогнат незабавно.
