Пневматично затягащо автоматично заваръчно оборудване

Feihong предлага оборудване за автоматично заваряване с пневматично затягане, специализирана система за съпротивително заваряване, предназначена за заваряване на долния край на топлинни тръби с един косъм. Като доверенКитай доставчикс над 30 години опит в производството, Feihong интегрира пневматични затягащи механизми с технология за точково заваряване с разряд на кондензатор, за да осигури прецизно налягане на електрода и постоянно качество на заварката. Машината работи с мощност 5KVA, напрежение 380V и източник на въздух 0,6Mpa, с ръчно зареждане и разтоварване. Пневматичната система за затягане осигурява стабилно, повторяемо прилагане на сила, намалявайки умората на оператора и подобрявайки еднаквостта на заваръчния шев в производствените серии.

Пневматична система за затягане

Определящата характеристика на това оборудване е неговият пневматичен затягащ механизъм, който заменя ръчното затягане с автоматизирано, контролирано от силата захващане на електрода. Тази система гарантира, че всеки цикъл на заваряване прилага постоянен натиск върху детайла, критичен фактор за постигане на еднакви точкови заварки на дъното на топлинните тръби. Пневматичните цилиндри се задействат от 0,6Mpa подаване на въздух в магазина, осигурявайки бърза реакция и регулируема сила на затягане.

Основните предимства на пневматичната система за затягане включват:

1. Постоянна сила на електрода– Пневматичното налягане поддържа еднаква сила на затягане през всички цикли, елиминирайки променливостта, причинена от техниката на оператора.

2. По-бързи времена на цикъла– Автоматичното затягане намалява времето между зареждането на детайла и заваряването, като увеличава общата производителност.

3. Намалена умора на оператора– Ръчното затягане е елиминирано, което позволява на операторите да се съсредоточат върху натоварването и проверката на качеството, а не върху физическото натоварване.

4. Регулируеми настройки на налягането– Въздушният регулатор позволява фина настройка на силата на затягане, за да се пригодят различни материали на топлинните тръби и дебелини на стените.

Този подход на пневматично затягане прави оборудването за автоматично заваряване с пневматично затягане особено подходящо за производствени среди, където последователността и бързината са от първостепенно значение, осигурявайки повторяемо качество на заварката, промяна след смяна.

Интегрирано вибрационно хранене

Оборудването включва устройство с електромагнитен вибриращ диск, което автоматично подава и ориентира компонентите към заваръчната станция. Това вибрационно захранващо устройство, работещо съвместно с пневматичния манипулатор, рационализира процеса на обработка на материала и минимизира ръчната намеса. Системата за вакуумно закрепване гарантира, че всеки заваръчен детайл е надеждно поставен в жлеба за позициониране, преди да започне последователността на затягане и заваряване.

Възможностите на захранващата система включват:

● Електромагнитна вибрация за постоянна ориентация и поток.

● Регулируема скорост на подаване, за да отговаря на изискванията за скорост на производствената линия.

● Вакуумно прихващане, което държи компонента здраво по време на прехвърляне към заваръчната станция.

● Жлебове за позициониране, които са взаимозаменяеми, за да поемат различни диаметри на топлинните тръби.

Това интегрирано решение за подаване и затягане намалява грешките при боравене и позволява полуавтоматизирана работа, което прави процеса на заваряване по-ефективен за линиите за монтаж на топлинни тръби.

Технически спецификации

Оборудването е изградено със здрави електрически и пневматични системи, за да отговори на взискателните графици за индустриално производство. Всички параметри са валидирани чрез фабрично тестване, за да се гарантира надеждна работа.

● Капацитет на машината: 5KVA

● Работно напрежение: 380V (трифазен)

● Налягане на въздушния източник: 0,6Mpa

● Метод на заваряване: Точково заваряване на кондензатор за съхранение на енергия

● Тип на затягане: Пневматичен цилиндър с регулируемо налягане

● Механизъм за подаване: Електромагнитен вибриращ диск

● Зареждане на детайла: Ръчна работа

● Система за управление: Пневматични цилиндри с функции за въртене и затягане

Тези спецификации осигуряват стабилна производителност при различни условия на работилница, с ниски изисквания за поддръжка, гарантирайки, че оборудването за автоматично заваряване с пневматично затягане работи последователно при продължителни производствени цикли.

Сравнение на производителността

За да ви помогне да оцените оборудването спрямо алтернативни решения за заваряване, следното сравнение подчертава основните отличителни черти.

Както показва сравнението, оборудването предлага оптимален баланс между автоматизация, цена и простота на работа. Той осигурява последователността на автоматизираното затягане без големи капиталови инвестиции и сложна поддръжка, свързани с напълно сервоелектрически системи, което го прави практичен избор за производителите, надграждащи операциите по ръчно заваряване.

Обхват на приложение

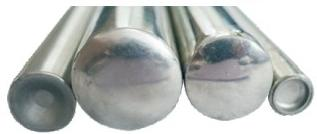

Това оборудване за заваряване е предназначено основно за производство на топлинни тръби, специално за уплътняване на долния край на топлинни тръби с един косъм, използвани в електрически нагревателни елементи. Машините на Feihong обслужват както индустриалния, така и гражданския сектор, с приложения, обхващащи множество индустрии.

Основните приложения включват:

1. Затваряне на края на топлинната тръба– Уплътняване на дъното на топлинни тръби с един косъм за битови и промишлени нагревателни елементи.

2. Производство на електрически нагревателни тръби– Долно заваряване при производство на тръбни нагревателни елементи.

3. Сглобки за кабели и проводници– Съпротивително заваряване на краищата на тръбите при производството на кабели.

4. Ежедневни електроуреди– Заваряване на компоненти за потребителски отоплителни продукти.

5. Аерокосмически и военни приложения– Специализирано оборудване за електрически нагревателни тръби за взискателни среди.

Гъвкавостта на машината също така позволява адаптиране за други задачи за електросъпротивително заваряване на малки части с подходящи промени на приспособленията и това оборудване предлага гъвкави решения за производители в различни сектори.

Производствени възможности

Като водещ китайски производител, Feihong управлява шест специализирани работилници, които поддържат пълния производствен цикъл на оборудването. Те включват цех за пълнене на прах, цех за свиване на тръби, център за обработка, цех за производство на форми, цех за рязане на суровини и цех за сглобяване на машини. Тази вертикална интеграция гарантира пълен контрол на качеството от инспекцията на суровините до окончателното сглобяване.

Производствената инфраструктура на Feihong включва:

1. Пълнене с прах и свиване на тръби– Прецизна подготовка на компонентите на нагревателните тръби.

2. Обработващ център и производство на форми– Персонализирана инструментална екипировка и прецизна обработка за критични компоненти.

3. Рязане на суровини и машинен монтаж– Рационализиран производствен поток със специални поточни линии.

Фабриката на компанията разполага с осем комплекта усъвършенствано оборудване за машинно производство, което позволява ефективно производство и бърз обрат. Инженерният екип на Feihong непрекъснато усъвършенства дизайна на оборудването въз основа на обратната връзка с клиентите, като гарантира, че оборудването за автоматично заваряване с пневматично затягане отговаря на развиващите се индустриални стандарти. От основаването си през 1992 г. компанията успешно разработи разнообразие от електрическо нагревателно тръбно оборудване със специални структури според изискванията на клиентите.

Гарантиране на качеството

Feihong поддържа строги стандарти за качество във всички производствени процеси. Всяка единица от това заваръчно оборудване се подлага на систематични тестове, за да се провери точността на заваряване, електрическите характеристики, функционалността на пневматичната система и постоянството на силата на затягане.

Процедурите за проверка на качеството включват:

1. Тестване на точността на заваряване– Използване на стандартизирани проби от топлинни тръби за проверка на проникването и консистенцията на заваръчния шев.

2. Валидиране на електрическата система– Тестване при пълно натоварване при условия на работа 380V.

3. Тестване на пневматична система– Калибриране на силата на затягане и изпитване на цикъл при 0,6Mpa въздушно налягане.

4. Калибриране на вибрационно захранващо устройство– Проверка на скоростта на подаване и точността на ориентацията.

5. Тест за издръжливост– Тестване с разширен цикъл за потвърждаване на надеждността в дългосрочен план.

Всяка машина е придружена от подробен доклад от проверката, предоставящ на клиентите документирани доказателства за проверка на ефективността.

Поддръжка след продажбата

Feihong предоставя цялостна следпродажбена поддръжка за цялото си заваръчно оборудване, включително оборудването, като гарантира безпроблемно интегриране във вашата производствена линия и минимален престой.

Услугите за поддръжка включват:

● Ръководство за инсталиране– Помощ на място или дистанционна помощ за настройка и пускане в експлоатация на машината.

● Обучение на оператор– Цялостно обучение за работа с машината, настройка на пневматична система и основна поддръжка.

● Дистанционна диагностична поддръжка– Поддръжка по телефона и видео за бързо отстраняване на проблеми.

С над три десетилетия опит, Feihong гарантира, че всяка част от оборудването за автоматично заваряване с пневматично затягане е подкрепено от надеждно обслужване и ангажимент за удовлетвореност на клиентите, минимизиране на прекъсванията на производството и максимизиране на времето за работа.

Често задавани въпроси

О: Да, стандартният модел се зарежда ръчно, но може да се интегрира с конвейерни системи или захранващи устройства за части. Feihong предлага опционални интерфейси за автоматизация за интегриране с PLC-контролирани производствени линии. Свържете се с нашия екип по продажбите, за да обсъдим вашите специфични изисквания за интеграция.
