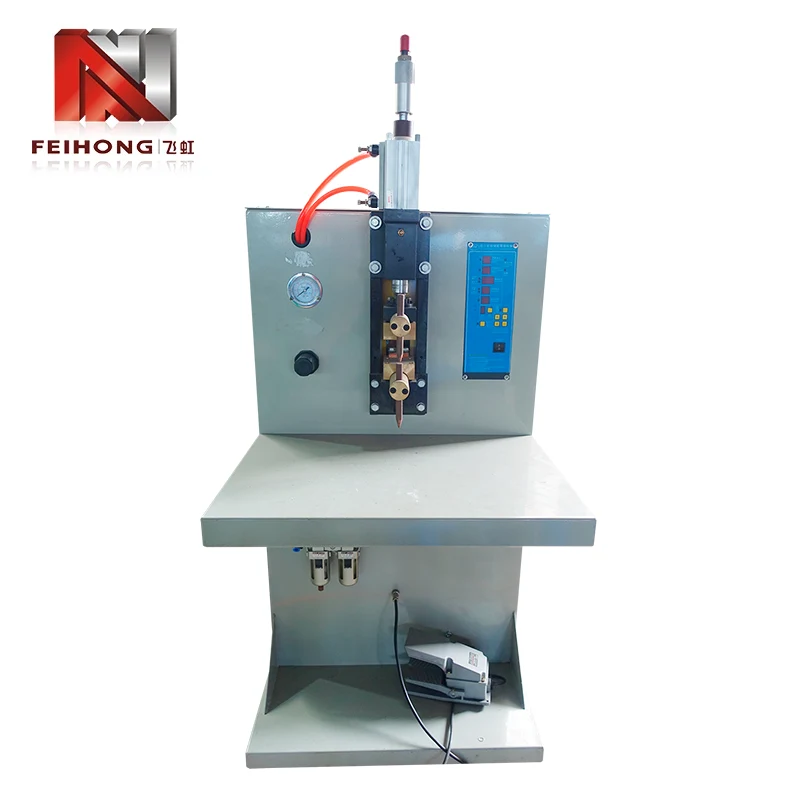

Машина за точково заваряване за заваряване на водещи стълбове и накрайник

Устройството за точково заваряване на Feihong® за заваряване на водещи стълбове и клемни накрайници е специално проектирано за производители на електрически нагревателни тръби, които изискват абсолютна последователност на фугите между водещи пръти (или водещи стълбове) и клемни накрайници. Като доставчик на цялостни производствени линии за нагревателни тръби, Feihong® интегрира този заваръчен апарат със станции за пълнене, запечатване и изпитване на тръби. Машината приема трифазно 380V, трифазно 220V или еднофазно 220V захранване с номинална мощност от 2KVA и непрекъснато регулируемо напрежение на кондензатора от 0 до 435V. Неговата система за сила на пневматичен електрод, съчетана с бързо разреждане на кондензатора, доставя краткотраен импулс, който създава заваръчен шев в твърдо състояние с минимална зона, засегната от топлина – запазвайки механичната здравина на водещия стълб, като същевременно осигурява електрическо контактно съпротивление под 100 µΩ. С доказана производителност от 30 000 съединения на 8-часова смяна, този заваръчен апарат отговаря на изискванията за обем на широкомащабното производство на отоплителни тръби, като същевременно неговата повторяемост намалява преработката и отказите на място.

Критичната роля на заваръчните шевове на водещи стълбове в производителността на нагревателя

В нагревателна тръба връзката между вътрешния съпротивителен проводник и външната клема е интерфейсът, който е най-склонен към повреда. Съединение с високо съпротивление генерира локална топлина, ускорява окисляването и в крайна сметка отваря веригата. Този заваръчен апарат се справя с тези режими на отказ чрез три фокусирани дизайнерски решения.

• 1. Енергийна прецизност:настройката на напрежението на кондензатора (0-435V) позволява фина настройка за различни комбинации от материали – например никел-хромова жица към медни накрайници изисква по-ниска енергия, отколкото неръждаема към мед.
• 2. Стабилност на силата на електрода:пневматичната система поддържа постоянно налягане на затягане (±2%), независимо от колебанията на въздуха в магазина, осигурявайки постоянно съпротивление при контакт преди изпускане.
• 3. Контрол на продължителността на импулса:фиксираното време за разреждане (≈8ms) е оптимизирано за части с тънък профил, предотвратявайки разтопяване, като същевременно се постига пълно сливане.

Тези характеристики директно се превръщат в по-ниски проценти на брак и по-дълъг експлоатационен живот на нагревателя, които са най-важните приоритети за производителите на нагревателни тръби.

Конфигурация и поддръжка на електроди за накрайно заваряване

Устройството за точково заваряване за заваряване на оловни стълбове и накрайник често са изработени от месинг или калаена мед, които имат различни термични свойства от оловните стълбове. Правилният дизайн и поддръжка на електродите са от съществено значение за постигане на последователни заварки без залепване или прекомерно вдлъбнатина. Следните практики се препоръчват от инженерите по приложения на Feihong®.

• 1. Избор на електроден материал:за клеми на основата на мед дисперсно укрепената мед (напр. Cu‑Al₂O₃) предлага най-добрия баланс на проводимост и устойчивост на деформация; за стоманени терминали се предпочита волфрам-мед.
• 2. Геометрия на върха:малък радиус (R2-R3) на горния електрод концентрира тока за еднакъв къс, докато долният електрод трябва да е плосък или леко извит, за да поддържа водещия стълб без огъване.
• 3. Почистване и обличане:натрупването на оксид върху върха увеличава устойчивостта на контакт и причинява пръски. Лекото третиране на всеки 500-800 заварки с фина пила или електроден десер възстановява формата и премахва замърсяванията.
• 4. Охлаждаща вода (по избор):за непрекъснати цикли с висока натовареност се предлагат държачи за електроди с водно охлаждане за предотвратяване на прегряване и намаляване на износването на върха.

Приемането на тези насоки помага за поддържане на качеството на заваръчния шев при дълги производствени серии и удължава живота на електрода, намалявайки разходите за консумативи и времето за престой.

Настройка на параметри за различни двойки материали

Универсалността на този заваръчен апарат идва от неговия регулируем кондензаторен волтаж и пневматично налягане. Намирането на оптималната комбинация за конкретна двойка материали обаче изисква систематично тестване. Таблицата по-долу предоставя отправни точки въз основа на обичайните материали за нагревателни тръби.

Материал за водеща публикация	Терминален материал	Напрежение на кондензатора (V)	Електродна сила (kN)
Ni-Cr сплав (ø2,5 mm)	Месинг (t=0.8mm)	280-320	1.8-2.2
Неръждаема стомана (ø3,0 мм)	Мед (t=1,0 мм)	340-380	2,0-2,5
Помеднена стомана (ø2,0 mm)	Калайдисана мед	220-260	1,5-1,8
Инконел (ø2,8 мм)	Никелирана стомана	300-350	2.2-2.6

Тези стойности са първоначални предложения; крайните настройки трябва да бъдат потвърдени чрез проверка на диаметъра на заваръчния елемент (целеви 1,2-1,5 × диаметър на проводника) и силата на теста за издърпване. Feihong® осигурява оптимизиране на параметрите на място като част от нашата услуга за въвеждане в експлоатация.

Повишаване на производителността и пример от реалния свят

Преминаването от конвенционален апарат за точково заваряване с променлив ток към тази машина за разреждане на кондензатор често води до незабавни подобрения както в скоростта, така и в качеството. Средно голям завод за нагревателни тръби в Гуангдонг замени три по-стари агрегата с две машини FH‑149A и постигна следните резултати за период от шест месеца.

• 1. Увеличаване на пропускателната способност:всяка машина произвежда последователно 30 000 заварки на смяна, което съответства на предишната производителност от 1,5 машини, като по този начин освобождава пространство.
• 2. Намаляване на скрап:процентът на отхвърляне при заваряване на оловни стълбове спадна от 1,8% на 0,2%, спестявайки приблизително 120 000 готови тръби годишно.
• 3. Икономия на енергия:принципът на разреждане на кондензатора консумира 40% по-малко енергия на заваръчен шев в сравнение със старите AC модули, намалявайки сметките за електричество с над $2000 на година.
• 4. Приемане от оператора:простото управление на напрежението и манометъра намали времето за обучение от два дни на четири часа.

Тези осезаеми предимства показват, че инвестицията в специализиран заварчик се възвръща бързо, като същевременно подобрява цялостната стабилност на производството.

Фабрично тестване и сертификати за качество

Всяка машина, напускаща фабриката Feihong®, преминава през изчерпателен тестов протокол, който симулира действителните производствени условия. Нашите шест специализирани работилници (машинна обработка, електрически монтаж, намотка на трансформатор, формоване на кондензатор, боядисване и окончателно сглобяване) ни позволяват да контролираме качеството от суровините до крайния продукт.

• 1. Тест на кондензаторна банка:всеки кондензатор се измерва за ESR и капацитет; сглобената банка се подлага на 500 цикъла на зареждане-разреждане при максимално напрежение, за да се провери стабилността.
• 2. Тест на пневматична верига:ходът и налягането на цилиндъра се проверяват за линейност и повторяемост с помощта на калибриран манометър.
• 3. Тест за ефективност на заваряване:набор от стандартни тестови купони (Ni‑Cr тел към медна накрайник) е заварен; диаметърът на самородното парче и якостта на опън се записват и трябва да отговарят на вътрешните спецификации.
• 4. Електрическа безопасност:изолационното съпротивление, диелектричната якост и непрекъснатостта на заземяването са тествани съгласно IEC 60204-1.

Всеки точков заваръчен апарат за заваряване на водещи стълбове и клемни уши се доставя със сертификат за изпитване и 12-месечна гаранция, покриваща всички части, които не се износват. Ние също така поддържаме местен запас от резервни части за бърза подмяна.

Често задавани въпроси за заваряване на клеми

Въпрос: Как да предотвратя обезцветяването на изводите след заваряване?
О: Обезцветяването се причинява от окисление от прекомерна топлина. Намалете напрежението на кондензатора на стъпки от 10 волта, докато заваръчният шев е все още здрав, но накрайникът запази оригиналния си цвят. Освен това се уверете, че силата на електрода е достатъчна за поддържане на добър контакт – ниската сила може да причини дъгова дъга и прегряване.

Въпрос: Може ли този заварчик да обработва оловни стълбове с предварително нанесени спойки или покритие?
О: Да, но може да се наложи да регулирате напрежението малко по-ниско (с 10-15%), тъй като покритието може да намали контактното съпротивление. Препоръчително е да почистите покритието от зоната на заваряване, ако е възможно, или да извършите пробно пускане, за да определите оптималните параметри.

Въпрос: Колко често трябва да сменям кондензаторната батерия?
О: При нормална употреба (30 000 заварки/смяна, една смяна), електролитните кондензатори имат проектен живот от приблизително 5-7 години или 1 милион цикъла на зареждане. Препоръчваме годишна проверка на капацитета; ако стойността падне с повече от 15%, се препоръчва подмяна.

В: Какво е минималното количество за поръчка за тази машина?
О: Няма MOQ за стандартния модел. Ние продаваме единични единици, както и пакети от производствени линии. Моля, свържете се с нашия екип по продажбите за време за доставка и цена.
