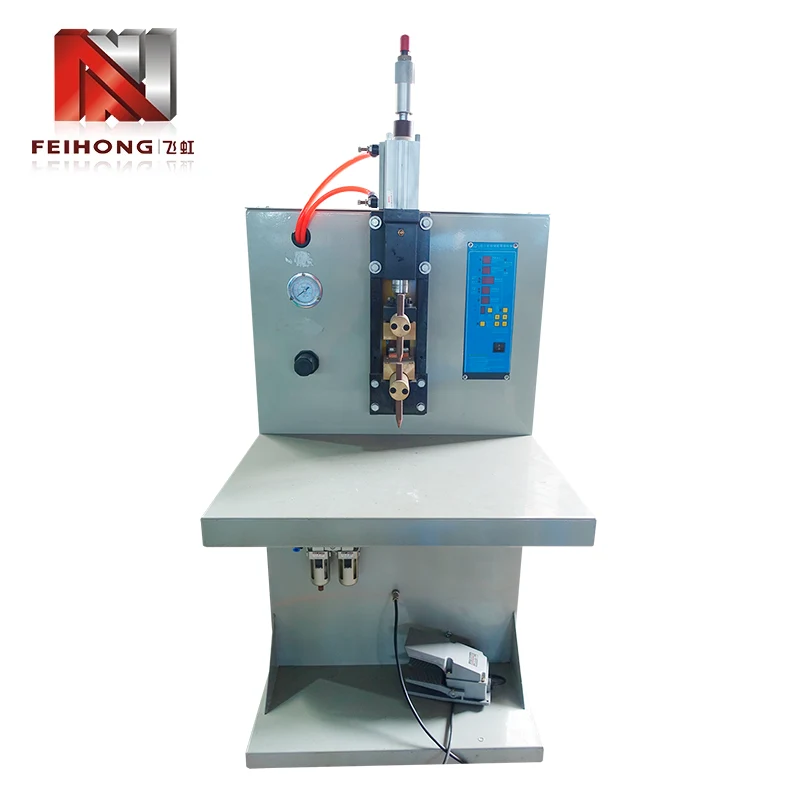

Устройство за точково заваряване на енергия за съпротивителна тел

Продуктово позициониране

FH-149A заема специфична ниша в оборудването за точково заваряване: той е проектиран специално за операциите по свързване, включени в производството на електрически нагревателни елементи, с основен фокус върху съпротивителните жични връзки. За разлика от апаратите за точково заваряване с общо предназначение, които изискват обширно преконфигуриране за приложения с тънка тел, тази машина се доставя калибрирана и готова за точните комбинации от материали, които се намират в нагревателните тръби — нагряваща жица с фино съпротивление, свързана с водещи стълбове или оловни пръти, и водещи стълбове, свързани с клемни накрайници.

Принципът на работа за съхранение на енергия е особено подходящ за приложения с резистентни проводници. Вместо да черпи постоянен ток от електрическата мрежа по време на заваряване, машината зарежда вътрешните кондензатори до зададено напрежение и освобождава тази съхранена енергия с един кратък импулс. Кратката продължителност на импулса концентрира топлината в границата на заваръчния шев, образувайки твърдо самородно парче, преди топлината да може да се разпространи по жицата и да причини повреда на съседните секции на нагревателния елемент.

Пневматичното задействане на електрода допълва системата за съхранение на енергия чрез прилагане на постоянна, повтаряща се сила надолу при всеки цикъл на заваряване. Постоянният натиск е особено критичен при заваряване на тънка съпротивителна тел, тъй като неравномерната сила може да доведе до непостоянно контактно съпротивление и променливо качество на заварката от едно парче до друго.

Възможности за заваряване

Като устройство за точково заваряване на енергия за съпротивителна жица, FH-149A покрива двете основни операции на свързване, необходими при монтажа на нагревателна тръба, заедно с поддържащи функции, които благоприятстват ефективността на производството:

1. Съпротивителен проводник за заваряване на водещ стълб:Създава сигурни електрически връзки с ниско съпротивление между проводника на нагревателния елемент и проводимите водещи стълбове (оловни пръти), осигурявайки надежден пренос на ток и механична якост на съединението.

2. Водещ пост до заваряване на клемни уши:Свързва външните водещи стълбове към клемните накрайници, образувайки външния свързващ интерфейс на нагревателната тръба с механично здрави заварки, които издържат на инсталационни и експлоатационни напрежения.

3. Регулируеми енергийни настройки:Напрежението за зареждане на кондензатора варира от 0 до 435 V и е напълно регулируемо, което позволява на производствения персонал да съобрази енергията на заваряване със специфични диаметри на проводника и размери на водещи стълбове за оптимални резултати.

4. Пропускателна способност с голям обем:Номиналният капацитет достига 30 000 броя на 8-часова смяна, поддържайки както среден, така и голям обем производствени графици за нагревателни тръби, без да се превръща в производствено затруднение.

5. Опростен интерфейс на оператора:Простите контроли означават, че работниците на линията могат да бъдат обучени бързо и ежедневната работа не изисква специализиран сертификат за заваряване или напреднало техническо обучение.

Технически данни

Следните спецификации са официални параметри на Feihong за машината за пневматично съхранение на енергия за точково заваряване FH-149A:

Номиналната мощност от 2 KVA отразява средното захранване от мрежата, а не пиковия заваръчен ток, което е характерно предимство на капацитивните системи за разреждане — те осигуряват висока моментна заваръчна мощност, като същевременно поддържат средното натоварване на съоръжението относително ниско.

Случаи на целева употреба

FH-149A обслужва производителите на нагревателни тръби, произвеждащи елементи както за промишлени, така и за граждански крайни пазари, където съпротивителната жица трябва да бъде надеждно свързана към проводими клеми.

Производство на промишлени отоплителни тръби

От страна на промишлеността нагревателните тръби се използват широко в кабелни отоплителни системи и други приложения за промишлено отопление. Тези среди изискват издръжливи, дълготрайни нагревателни елементи с надеждни електрически връзки, което прави постоянното качество на заварката от съществено значение. FH-149A поддържа производители, произвеждащи нагревателни елементи за тези индустриални приложения с по-високо търсене.

Нагревателни елементи за граждански и битови уреди

За гражданския сектор нагревателните тръби влизат в електрически уреди за ежедневна употреба и домакински отоплителни продукти. Производството на потребителски уреди в голям обем изисква оборудване, което може да поддържа темпото на производство, като същевременно поддържа ниски нива на дефекти. Капацитетът от 30 000 броя на смяна на FH-149A отговаря добре на нуждите от производителност на линиите за производство на нагревателни елементи за уреди.

Специализирани варианти на нагревателни тръби

Отвъд стандартните промишлени и граждански модели, Feihong също така е разработил оборудване за специализирани категории нагревателни тръби, включително нагревателни тръби с горещ канал и нагревателни тръби за космическа и военна техника. Основният принцип на съединяване на съпротивителни проводници остава последователен в тези категории, а регулируемият енергиен диапазон на FH-149A се адаптира към различни спецификации на проводници и водещи стълбове.

Конкурентно предимство

Когато оценяваме оборудването за заваряване за приложения със съпротивителна тел, няколко фактора отличават Feihong FH-149A от общите алтернативи за точково заваряване на пазара.

1. Специално създаден за производство на нагревателни тръби:Много машини за точково заваряване на пазара са общи промишлени машини, които изискват модификация, персонализирани инструменти или обширна настройка на параметрите, за да работят ефективно с тънка съпротивителна тел. FH-149A е проектиран от самото начало за задачи по сглобяване на нагревателни тръби, така че пристига готов за специфичните съпротивителни проводници и операции по свързване на оловни стълбове, които производителите на нагревателни елементи извършват всеки ден.

2. Задълбочен експертен опит в приложенията зад дизайна:Feihong се фокусира изключително върху оборудването за производство на нагревателни тръби от 1992 г. насам. Тази продължила десетилетия специализация означава, че инженерният екип разбира реалните производствени предизвикателства – нива на счупване на проводници, изисквания за проводимост на съединенията, последователност на производството през цялата смяна – и включва това знание във всеки дизайн на машина, вместо да създава генерични заварчици за широки пазари.

3. Интегрирано производство за контрол на качеството:Feihong управлява шест вътрешни работилници, обхващащи рязане на суровини, машинна обработка, изработка на матрици и окончателно сглобяване. Тази вертикална интеграция означава, че критичните компоненти се произвеждат и проверяват под един покрив, вместо да се доставят от множество външни доставчици с различни стандарти за качество.

4. Възможност за персонализиране за специални изисквания:Стандартните модели работят за повечето производствени линии за нагревателни тръби, но когато производителите имат уникални изисквания - необичайни размери на проводниците, специални конфигурации на водещи стълбове, персонализирани форми на електродите - Feihong има установен опит в научноизследователската и развойна дейност за разработване на специализирано оборудване за нагревателни тръби по поръчка. Това включва предишни проекти за горещи приложения, аерокосмически и военни нагревателни тръби.

5. Директен фабричен достъп и проверка:Купувачите са добре дошли да посетят фабриката Feihong в Zhaoqing, Guangdong, за да инспектират оборудването, да наблюдават производството и да обсъдят технически подробности на място. Директното ангажиране на завода елиминира слоевете от посредници и дава на купувачите пълна видимост за това кой изгражда оборудването им и как се произвежда.

Фабричен фон

Zhaoqing Feihong Machinery & Electrical Co., Ltd. работи от своята производствена база в област Дуанджоу, град Джаоцин, провинция Гуангдонг, Китай. Компанията е основана през 1992 г. и поддържа непрекъснат фокус върху проектирането и производството на пълни комплекти от електрическо нагревателно тръбно оборудване през цялата си история.

Фабриката е организирана в шест специализирани работни помещения, които обработват различни етапи от производството на оборудване. Те включват цех за рязане на суровини за подготовка на материала, център за обработка за прецизно производство на компоненти, цех за производство на матрици за персонализирана инструментална екипировка, локомотивно помещение за пълнене на прах, локомотивно помещение за свиване на тръби и специален цех за сглобяване на машини, където завършеното оборудване се изгражда, тества и проверява преди изпращане.

През годините Feihong успешно проучи, разработи и въведе в производство много видове електрическо нагревателно тръбно оборудване със специализирани структури, отговарящи директно на специфичните изисквания на клиентите. Продуктовата гама обхваща промишлено оборудване за нагревателни тръби, оборудване за граждански нагревателни тръби, оборудване за горещи нагревателни тръби и оборудване за производство на нагревателни тръби, свързани с космическото и военното оборудване.

Често задавани въпроси за купувача

В: Тази машина за заваряване специално ли е направена за приложения със съпротивителна тел?

О: Да, FH-149A е специално създаден за двете основни заваръчни операции при производството на нагревателни тръби: свързване на съпротивителен проводник към водещи стълбове (оловни пръти) и свързване на водещи стълбове към клемни накрайници. Това е една от стандартните машини, използвани от производителите на отоплителни тръби и е конфигурирана за тези специфични задачи от фабриката.

В: Как дизайнът за съхранение на енергия е от полза за заваряването със съпротивителна тел?

О: Заваряването при съхранение на енергия (разреждане на кондензатор) доставя енергия за заваряване в много кратък, контролиран импулс. За тънка съпротивителна жица това означава, че топлината се концентрира в съединението и се разсейва бързо, намалявайки риска от изгаряне през телта или повреда на съседната секция на нагревателния елемент, като същевременно образува здрава, проводима заваръчна част.

В: Може ли интензитетът на заваряване да се регулира за различни дебелини на телта?

О: Да, напрежението на зареждане на кондензатора може да се регулира в диапазон от 0 до 435 V. Операторите могат да увеличат или намалят съхранената енергия, за да съответстват на различни габарити на съпротивителни проводници, размери на оловни стълбове и видове материали, което позволява на една и съща машина да обработва множество продуктови спецификации на производствена линия.

Въпрос: Какъв е очакваният дневен производствен обем?

О: FH-149A има номинален производствен капацитет от 30 000 броя на 8-часова смяна при стандартни работни условия. Действителната дневна производителност ще зависи от опита на оператора, ефективността на подготовка на детайла и конкретния продукт, който се произвежда.

В: От какво електрическо захранване се нуждае машината?

О: Машината може да бъде конфигурирана за трифазен 380V, трифазен 220V или еднофазен 220V вход. Тази гъвкавост позволява инсталиране в производствени съоръжения с различни стандарти за електрическа мрежа в различни страни и региони.

В: Може ли Feihong да персонализира машината за специални производствени нужди?

О: Feihong има богат опит в разработването на персонализирано оборудване за нагревателни тръби въз основа на специфични изисквания на клиента. Минали проекти по поръчка включват оборудване за промишлени, граждански, горещи и аерокосмически/военни приложения за нагревателни тръби. Свържете се с Feihong с вашите технически спецификации, за да обсъдите осъществимостта.

Заключителни бележки

За производителите на нагревателни тръби, които търсят надежден точков заваръчен апарат за съхранение на енергия за съпротивителна тел, Feihong FH-149A предлага специално разработено решение, подкрепено от повече от 30 години опит в производството на специализирано оборудване за нагревателни тръби. Неговата регулируема система за разреждане на кондензатор 0-435 V осигурява прецизния контрол на енергията, който се изисква от съпротивителни жични съединения, докато пневматичното задействане осигурява постоянно налягане през всеки цикъл на заваряване. С номинална производителност от 30 000 броя на смяна и гъвкавостта да се справя както със заваръчни операции от тел към стълб, така и от стълб към накрайник, машината се вписва естествено както в стандартни, така и в специализирани линии за производство на нагревателни тръби. В съчетание с интегрираната производствена способност от шест цеха на Feihong и доказан опит в разработването на оборудване по поръчка, FH-149A осигурява както производителността, така и надеждността на доставчика, от които се нуждаят производителите на нагревателни елементи.

Feihong приветства посещения във фабрики и директни технически дискусии, за да помогне на купувачите да оценят дали FH-149A е подходящ за техните специфични производствени изисквания.
