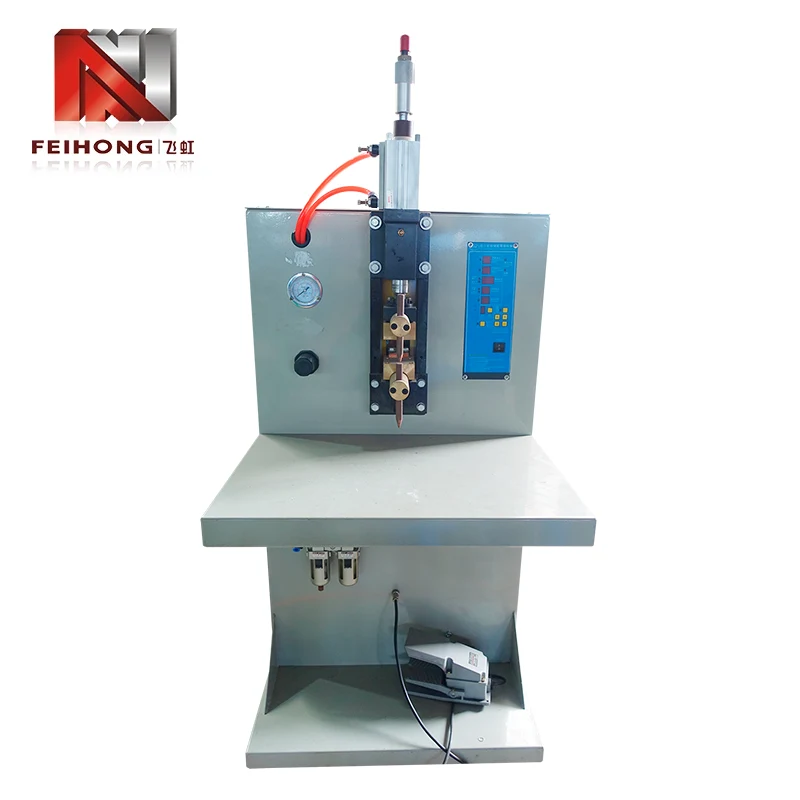

Устройство за точково заваряване при разреждане на кондензатор

Машината за точково заваряване на кондензатор за съхранение на енергия от разряд на Feihong е проектирана специално за производство на електрически нагревателни тръби, където съпротивителният проводник трябва да бъде сигурно свързан към водещи стълбове и клемни накрайници. Като водещ доставчик на цялостни производствени линии за нагревателни тръби, Feihong интегрира тази заваръчна станция с друго основно оборудване. Машината работи на трифазно 380V, трифазно 220V или еднофазно 220V, с номинална мощност от 2KVA и регулируем диапазон на напрежението на кондензатора от 0-435V. Неговият принцип на разреждане на кондензатора съхранява енергия и я освобождава в контролиран импулс, създавайки здрави металургични връзки с минимални зони, засегнати от топлина. С доказана производителност от 30 000 парчета на смяна, този заваръчен апарат осигурява голям обем на продукцията, като същевременно поддържа постоянно качество на фугите.

Принцип на заваряване на сърцевината

Устройството за точково заваряване с разряд на кондензатор работи на доказан принцип, който го отличава от конвенционалните променливотокови или постоянни съпротивителни заварчици. Вместо непрекъснат поток на ток, той зарежда кондензаторна батерия до предварително зададено напрежение и след това разрежда съхранената енергия през заваръчните електроди за милисекунди. Този подход предлага няколко различни предимства.

• 1. Моментално освобождаване на енергия:кондензаторната банка доставя импулс с голям ток (до хиляди ампера) за част от цикъла, създавайки концентрирана топлина в контактната точка за бързо топене.
• 2. Независим контрол на енергията и времето:настройките на напрежението (0-435V) директно регулират съхранената енергия, докато продължителността на разреждането е фиксирана от характеристиките на кондензатора, елиминирайки сложните настройки на времето.
• 3. Намалено разсейване на топлината:тъй като импулсът е изключително кратък, околният материал остава хладен, предотвратявайки окисляването или отгряването на съпротивителния проводник и водещите стълбове.
• 4. Постоянно образуване на зърно на заваръчния шев:всеки разряд доставя идентична енергия, като гарантира, че всяка заварка има еднаква дълбочина на проникване и сила, независимо от уменията на оператора.

Този принцип прави машината за заваряване особено подходяща за производство на нагревателни тръби, където консистенцията на заваръчния шев пряко влияе върху електрическото съпротивление и дълготрайността на крайния продукт.

Сравнение на производителността с традиционните заварчици

Когато сравнявате заваръчния апарат с конвенционалните алтернативи, няколко ключови показателя за ефективност подчертават неговото превъзходство. Следната таблица сравнява тази машина с типичните AC и DC съпротивителни заварчици, използвани в подобни приложения.

Това сравнение показва, че устройството за точково заваряване с разряд на кондензатор предлага уникален баланс на прецизност, ефективност и надеждност, което го прави предпочитан избор за производителите на отоплителни тръби, които изискват постоянно качество на съединенията при дълги производствени серии.

Сценарии за приложение

Устройството за заваряване се прилага широко в производството на електрически нагревателни тръби, но неговата гъвкавост се простира и до други задачи за свързване на метали. Feihong® е проектирал тази машина, за да се адаптира към различни детайли, като същевременно запазва основните си предимства.

• 1. Съпротивителен проводник към оловна лента:основното приложение, осигуряващо връзки с ниско съпротивление за нагревателни елементи, използвани във водонагреватели, фурни и промишлени пещи.
• 2. Водещ стълб към извода на терминала:от съществено значение за сглобяване на клемни блокове, където механичната якост и електрическата проводимост са критични.
• 3. Заваряване на тънка ламарина:подходящ за скоби, щитове и монтиране на сензори с дебелина до 1,5 мм, като се използват настройки за намалено напрежение.
• 4. Заваряване на малки компоненти:може да се използва за временно фиксиране или предварително сглобяване в автомобилостроенето и производството на уреди.

Тези сценарии се възползват от способността на заварчика да доставя прецизен, повтарящ се импулс, който минимизира топлинното изкривяване, често срещан проблем при методите за заваряване с постоянен ток.

Гарантиране на качеството и фабрично тестване

Feihong® произвежда оборудване за нагревателни тръби от 1992 г., като управлява шест специализирани работилници за машинна обработка, електрически монтаж, тестване и логистика. Всеки заварчик се подлага на строги проверки на качеството, за да се гарантира, че отговаря на изискванията на непрекъснатото производство.

• 1. Проследимост на компонентите:всички кондензатори, пневматични вентили и трансформатори се доставят от сертифицирани доставчици и се проверяват при пристигането.
• 2. Контрол на процеса на сглобяване:всяка машина е изградена от опитни техници, следващи стандартизирани работни инструкции, с междинни проверки на всеки етап.
• 3. 24-часов тест за изгаряне:преди изпращане, всяка единица изпълнява непрекъснат цикъл на заваряване със симулирани производствени натоварвания, за да се провери стабилността и консистенцията на заваръчния шев.
• 4. Сертификат за калибриране:всяка машина се доставя с протокол от изпитване, показващ действителната точност на напрежението на кондензатора, електродната сила и времето на цикъла.

Тази цялостна система за осигуряване на качеството гарантира, че всеки заварчик, напускащ фабриката Feihong®, работи надеждно от първия ден, с минимални усилия за въвеждане в експлоатация.

Персонализиране и поддръжка след продажба

Feihong® разбира, че всяка производствена линия има уникални изисквания. За машината за точково заваряване с разряд на кондензатор предлагаме няколко опции за персонализиране и здрав пакет за следпродажбено обслужване, за да поддържате операциите си гладки.

• 1. Дизайн на електрода:ние можем да произвеждаме персонализирани електродни форми и материали въз основа на вашата геометрия на детайла и спецификации на заваръчния шев.
• 2. Регулиране на обхвата на напрежението:при поискване, кондензаторната банка може да бъде настроена за специфични изисквания за напрежение извън стандартния диапазон 0-435V.
• 3. Инсталиране и обучение:ние осигуряваме надзор на място и обучение на оператори, заедно с подробни видео ръководства и ръководства.
• 4. Наличност на резервни части:ние поддържаме местен инвентар от електроди, уплътнения, кондензатори и контролни платки, за да сведем до минимум времето за престой.
• 5. Гаранция:12-месечно покритие за всички електрически и механични компоненти (с изключение на консумативи).

С десетилетия опит и ангажимент на Feihong® за поддръжка на клиенти, можете да разчитате на нас като дългосрочен партньор за вашите нужди за заваряване.

Често задавани въпроси

В: Каква е максималната дебелина на материала, който може да бъде заварен?
A: Машината е предназначена основно за заваряване на съпротивителна тел (до 2,5 mm диаметър) и тънък метален лист до 1,5 mm. За по-дебели материали препоръчваме да се консултирате с нашия инженерен екип, за да оцените осъществимостта с модифицирана електродна сила и настройки на напрежението.

В: Може ли заваръчният апарат да се използва за приложения без отопление на тръби?
О: Да, принципът на разреждане на кондензатора работи добре за всяко съпротивително заваряване на малки детайли, където се изисква контролирано подаване на топлина. Много клиенти го използват за заваряване на батерии, прикрепване на сензори и сглобяване на електронни компоненти.

Въпрос: Колко време отнема презареждането на кондензатора между заварките?
О: Цикълът на зареждане обикновено е 0,8-1,2 секунди, което позволява номинална мощност от 30 000 заварки на 8-часова смяна. Действителното време за презареждане зависи от зададеното напрежение и качеството на входната мощност.

В: Feihong® предоставя ли резервни кондензатори и колко струват?
О: Да, разполагаме с резервни кондензаторни банки. Цените варират в зависимост от капацитета и напрежението. Моля, свържете се с нашия екип по продажбите за актуална оферта въз основа на серийния номер на вашата машина.

Въпрос: Каква поддръжка е необходима ежедневно?
О: Ежедневната поддръжка включва почистване на електродите, проверка на пневматичното въздушно налягане и визуална проверка на кабелите и връзките. Седмичната поддръжка включва смазване на движещи се части и проверка на клемите на кондензатора за плътност. Подробен график за поддръжка е включен в ръководството за потребителя.
